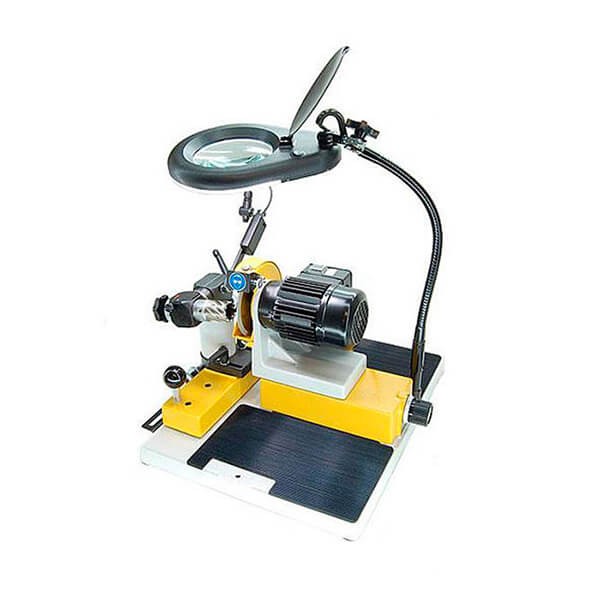

универсальный заточной станок Kaindl KBS-2

Артикул: KBS-2

профессиональный универсальный заточный станок для корончатых и концевых фрез,заточка машинных сверл,220В,мощность 120вт,вес 29кг.

В наличии
Цена по запросу

Категории: универсальные заточные станки

Обзор

Станок KBS-2 предназначен для заточки осевого торцевого многорезцового инструмента:

  • Корончатых фрез (сверл)
  • Концевых фрез
  • Машинных сверл для сверлильно-присадочных станков
  • И другого осевого многорезцового инструмента требующей заточки по торцевой части и прямолинейной заточки боковой поверхности

Станок может затачивать резцы по двум граням передней и задней , а так же межрезцовые впадины, полностью формировать геометрию резцов фрезы со сломанными зубьями.

Модель KBS-2 имеет в оснащении два подвижных суппорта. Перемещение поперечного суппорта (по оси X) с мотором и заточным кругом осуществляется при помощи высокоточного ходового винта с рукояткой. Этой регулировкой задается толщина сошлифованного слоя. Перемещение второго суппорта (по оси Y) осуществляется вручную до регулируемого ограничителя хода. Упор имеет винтовую точную регулировку для настройки глубины захода заточного круга и демпфер для замедления движения в конце рабочего хода и предотвращения жесткого удара упора об ограничитель хода. На этом суппорте установлена регулируемая стойка с угловой головкой с поворотным делительным устройством для базирования затачиваемого инструмента и поворота его на определенный шаг резца. Угловая головка имеет плавную регулировку по двум осям (вертикальной и горизонтальной) что позволяет ее установить под любым углом по отношению к заточному кругу. Делительное устройство имеет сменные делительные кольца, устанавливаемые соответственно количеству резцов затачиваемого инструмента. Съемная вертикальная стойка угловой головки может регулироваться в поперечном направлении по отношению к перемещению суппорта, что позволяет настраивать станок на различную длину инструмента. Установка затачиваемого инструмента в патроне может быть произведена по лазерному указателю, входящему в стандартное оснащение станка. Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости, формы и материала без переустановки круга на фланцах и потери точности установки круга.



ОСОБЕННОСТИ СТАНКА:

  • Патентованная самоцентрирующая призма позволяет быстро крепить инструмент с различными хвостовиками в диапазоне 1-20 мм, и с отличным качеством затачивать все типы сверл из быстрорежущей стали HSS и твердого сплава HM (также специальные сверла) и некоторый специальный инструмент:
  • Спиральные сверла правые и левые с классической подточкой перемычки
  • Спиральные сверла правые и левые с крестообразной заточкой
  • Сверла с ломаной режущей кромкой (для тяжелых условий сверления)
  • Ступенчатые сверла
  • Сверла по листовым материалам (в т.ч. для точечной сварки)
  • Сверла по дереву с заточкой центра и боковыхподрезателей, сверла Фоснера
  • Мебельные сверла для сверлильно-присадочных станков сквозные и глухие
  • Твердосплавные буры по камню и бетону
  • Сверла с цилиндрическими и коническими хвостовиками
  • Пальчиковые фрезы по торцевой части
  • Центровочные сверла
  • При использовании приспособления SVR можно точить различный инструмент с креплением в цанге 5-6-8-10-12 мм:
  • Зенковки
  • Цековки
  • Граверы
  • Инструмент, требующий игольчатую заточку

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Диаметр заточки инструмента   2-100 мм
Максимальная длина инструмента   100 мм
Максимальный диаметр цилиндрического хвостовика инструмента   22 мм
Угол поворота угловой головки вокруг вертикальной оси   360º
Угол поворота угловой головки вокруг горизонтальной оси   90º
Ход подвижного суппорта двигателя (ось Х)   75мм
Ход подвижного суппорта угловой делительной головки (ось Y)   215мм
Параметры заточного круга   125х20х20 мм (макс)
Частота вращения абразивного круга   2840 об/мин
Мощность электродвигателя   120 Вт
