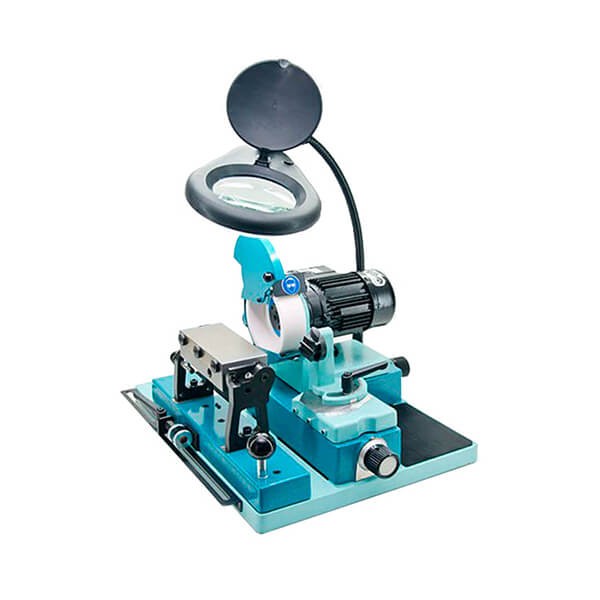

универсальный заточной станок Kaindl BSM-20SZ

Артикул: BSM-20SZ

профессиональный универсальный заточный станок для спиральных сверл,зенковок,расходки для деревообработки,220В,мощность 120вт,вес 44кг.

В наличии
Цена по запросу

Категории: универсальные заточные станки

Обзор

Станок BSM-20SZ создан для универсального применения и заточки различного режущего инструмента для металлообработки, деревообработки, и др. видов производств. Станок оснащен двумя основными системами базирования затачиваемого инструмента – устройство с самоцентрирующей призмой для крепления осевого инструмента (сверла, фрезы) с цилиндрическим хвостовиком диаметром от 1 до 20 мм и магнитным подвижным столом для крепления различных инструментов и дополнительной оснастки. Зажимная призма с затачиваемым инструментом закреплена на подвижном суппорте, обеспечивающем подачу инструмента на заточной круг. Абразивный круг с электродвигателем установлен на втором подвижном суппорте, обеспечивающем поперечное смещение заточного круга. Направление перемещения этих двух суппортов взаимно перпендикулярное. Перемещение суппортов осуществляется при помощи рукояток со шкалой. Суппорта перемещаются закрытыми ходовыми винтами (винт-гайка) по прецизионным направляющим. Заточной круг зажимается в быстросъемных фланцах, за счет чего можно быстро менять заточные круги, в зависимости от выполняемой заточки, без потери точности установки круга. Наклоняемая магнитная плита имеет бесступенчатую регулировку угла наклона в пределах от 180 до -20 градусов, что позволяет производить заточку инструмента, практически, под любыми углами, в т.ч. производить плоское шлифование. В конце 2010 г. была произведена модернизация заточного станка BSM-20 SZ. Электромагнитный стол был заменен на отключаемый постоянный магнит повышенной мощности, при этом площадь магнитной поверхности подвижного стола значительно увеличилась и достигает 90% от общей поверхности.

Популярный вид подточки инструмента – классическая подточка перемычки на цилиндрических спиральных сверлах осуществляется после основной заточки режущей части сверла без перестановки сверла в патрон.


ОСОБЕННОСТИ СТАНКА:

  • Патентованная самоцентрирующая призма позволяет быстро крепить инструмент с различными хвостовиками в диапазоне 1-20 мм, и с отличным качеством затачивать все типы сверл из быстрорежущей стали HSS и твердого сплава HM (также специальные сверла) и некоторый специальный инструмент:
  • Спиральные сверла правые и левые с классической подточкой перемычки
  • Спиральные сверла правые и левые с крестообразной заточкой
  • Сверла с ломаной режущей кромкой (для тяжелых условий сверления)
  • Ступенчатые сверла
  • Сверла по листовым материалам (в т.ч. для точечной сварки)
  • Сверла по дереву с заточкой центра и боковыхподрезателей, сверла Фоснера
  • Мебельные сверла для сверлильно-присадочных станков сквозные и глухие
  • Твердосплавные буры по камню и бетону
  • Сверла с цилиндрическими и коническими хвостовиками
  • Пальчиковые фрезы по торцевой части
  • Центровочные сверла
  • При использовании приспособления SVR можно точить различный инструмент с креплением в цанге 5-6-8-10-12 мм:
  • Зенковки
  • Цековки
  • Граверы
  • Инструмент, требующий игольчатую заточку



ТЕХНИЧЕСКИЕ ДАННЫЕ:

Длина призмы   89 мм
Максимальный диаметр цилиндрического хвостовика инструмента   20 мм
Размеры подвижного стола   150х80 мм
Угол наклона подвижного стола   180º-(-20)º
Ход подвижного суппорта двигателя (ось Х)   70 мм
Ход подвижного суппорта угловой делительной головки (ось Y)   45 мм
Параметры заточного круга   125х20х20 (макс)мм
Частота вращения абразивного круга   2840 об/мин
Мощность электродвигателя  120 Вт
Производитель  KAINDL(Германия)
