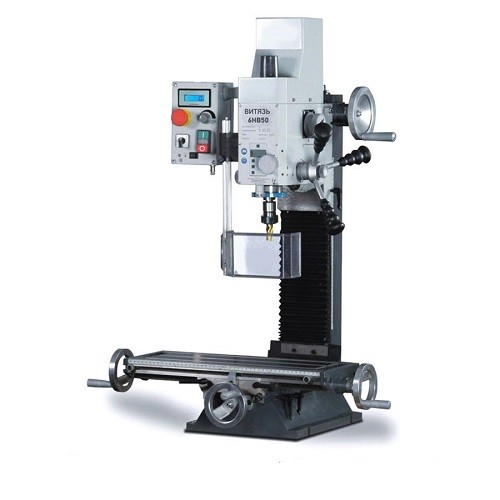

ВЕРТИКАЛЬНЫЙ БЕСКОНСОЛЬНЫЙ СТАНОК ВИТЯЗЬ 6НВ50
Категории: вертикально бесконсольные фрезерные станки
Настольный фрезерно-сверлильный бесконсольный станок-это металлорежущее оборудование необходимое для выполнения следующих работ:фрезерование,сверление,расточка и гравировка.Работа по металлу,пластмассе,дереву и другим материалам.Основное отличие от консольного станка-это отсутствие консоли,а перемещение станка осуществляется по направляющим станины,установленный на опорный массив фундамента.Станок ВИТЯЗЬ 6HB50 может обрабатывать заготовки из чрных и цветных металлов.
КОНСТРУКТИВНАЯ ОСОБЕННОСТЬ СТАНКА:
Ручная подача стола в продольном и поперечном направлениях дает возможность использовать станок для фрезерования криволинейных поверхностей. Бесступенчатое регулирование шпиндельной бабки даёт возможность выбрать оптимальный режим резания. Имеется возможность производить попутное фрезерование в обе стороны при продольном перемещении стола. Удобное расположение централизованного пульта увеличивает возможности высокопроизводительной работы
ОСНОВНЫЕ ДОСТОИНСТВА СТАНКА:
- универсальный фрезерный стол с бесступенчатой регулировкой
- цифровая индикация перемещения пиноли с погрешностью 0,01мм
- режимы подачи пиноли:грубый и микрометрический
- шлифованные и шаберные направляющие типа "ласточкин хвост" полностью регулируемые
- фрезерная головка поворотная и имеет несколько удобных установок
- на всех регулируемых винтах установочные гайки для полного устранения люфта.
- короткая кинематическая цепь
- направляющая фрезерной головки защищена кожухом
- высокопризводимый мощный двигатель
- удобная панель управления
- вращение шпинделя вправо и влево
- встроенный во фрезерную головку галогеновый светильник
- регулируемые упоры перемещения стола.
- экран большого размера с выключателем
- встроенное пусковое реле по сигналу контроллера ЧПУ помогает включать и выключать двигатель
- защита направляющих от попадания стружки
- КОМПЛЕКТ ПОСТАВКИ: светильник,переходная оправка МК2/М-10-В16,0,комплект инструмента,инструкция на русском языке.
- ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Модель | 6HB50 | 6HB50-01 |
| Двигатель | 0.85Квт,380В | 0.85Квт 380В |
| Размеры рабочей поверхности стола,мм | 500х180 | 700х180 |
| Диаметр торцевой фрезы максимальный,мм | 63 | 63 |
| наименьший диаметр концевой фрезы,мм | 20 | 20 |
| внутренний конус шпинделя | Конус Морзе 2 | Конус Морзе 2 |
| степень точности конуса шпинделя | АТ5 | АТ5 |
| количество Т-образных пазов | 3 | 3 |
| наибольшее перемещение по оси X,мм | 500 | 500 |
| наибольшее перемещение по оси Y,мм | 295 | 480 |
| наибольшее перемещение по оси Z,мм | 540 | 540 |
| размер Т-образных пазов,мм | 1 | 18 |
| расстояние между пазами,мм | 80 | 80 |
| максимальная нагрузка на стол,кг | 55 | 55 |
| ход пиноли,мм | 50 | 50 |
| поворот фрезерной головки | +-90 | +-90 |
| приводной механизм | 2 ступени,бесступенчатое регулирование | 2 ступени,бесступ.регулировка |
| частота вращения шпинделя,об/мин | 90-3000 | 90-3000 |
| габаритные размеры,мм | 745х565х935 | 950х565х935 |
| Вес,кг | 103 | 115 |
