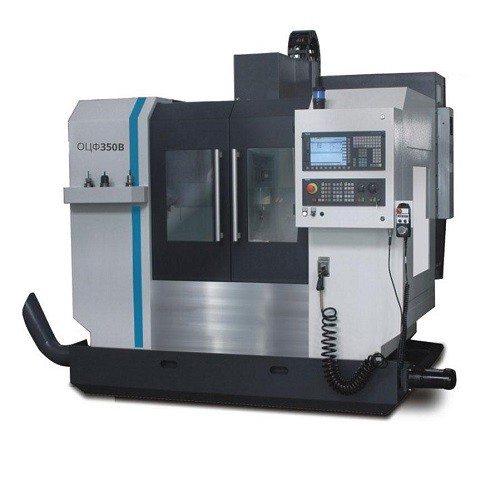

ВЕРТИКАЛЬНО-ФРЕЗЕРНЫЙ СТАНОК ВИТЯЗЬ ОЦФ350В

Промышленный вертикально-фрезерный станок с ЧПУ.Создан конструкторами для промышленного применения.

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

• высокопроизводительный и точный станок
• На всех осях есть линейные направляющие
• Система ЧПУ новейшей разработки SIEMENS Sinumerik 828D
• Сервоприводы SIEMENS по всем осям.
• Автоматический сменщик расходных инструментов на 16 комплектов
• Прецизионный стол с 4-мя Т-образными пазами
• телескопические защитные кожухи на всех трех осях
• высоконадежная станина изготовлена из качественного чугуна MEEHANITE
• многочисленные ребра жесткости исключают перекос и биение во время выполнения работы
• Автоматическая система подачи СОЖ
• Поворотная панель оператора для удобства работы
• транспортер для удаления стружки в базовой поставке
• чистящий пневмопистолет для чистки зоны резания
• встроенный бак СОЖ на 210л
• Прецизионно отшлифованные предварительно нагруженные высокопроизводительные шариковые винты Ø32 x P8 x C3 по всем трем осям
• Гарантийный срок на ситему ЧПУ 2 года.
• Наличие разъема USB и RJ45 также питание от сети 220В
• Наличие электронного моховика значительно снижает время ввода станка в экслуатацию
•

• ОПЦИИ ПОСТАВЛЯЕМЫЕ ПОД ЗАКАЗ:
•       4 ось - поворотный стол 100 мм + ручной 3-кулачковый патрон 100 мм 4/5 ось
•       поворотно-наклонный стол 100 мм + ручной 3-кулачковый патрон 100 мм
•       Высокоскоростной шпиндель 12.000 об/мин
•       Магазин на 24 инструмента типа Arm с двухзахватной "рукой"
•       Токарный патрон 120 мм для 4-й оси
•       Задняя бабка для 120 мм токарного патрона 4-й оси
•       Встроенная система охлаждения инструмента через шпиндель 20 бар
•       Внешняя система охлаждения инструмента через шпиндель 20 бар
•       Внешняя система охлаждения инструмента через шпиндель 70 бар
•       Кондиционер электрошкафа
•       датчик измерения инструмента Renishaw TS 27R
•       датчик измерения детали Renishaw OMP60
•

• ТЕХНИЧЕСКИЕ ДАННЫЕ:

• Двигатель	25Квт,380В
  Привод шпинделя	12Квт
  Крутящий момент шпинделя	57Нм
  мощность насоса подачи СОЖ	1,27КВт
  Обороты шпинделя	10-10000об/мин
  максим.диаметр торцевой фрезы,мм	63
  максим.диаметр концевой фрезы,мм	32
  внутренний конус шпиндель	ISO40 DIN69871
  размер стола	900х410мм
  расстояние шпиндель-стол	102-562мм
  количество Т-образных пазов	4
  степень точности конуса шпинделя	АТ5
  размер Т-образных пазов,мм	16
  расстояние между пазами,мм	102
  максимальная нагрузка на стол,кг	350
  количество рабочих инструментов	16
  максим.диаметр инструмента	89мм
  время смены инструмента	3,5с
  максим.масса инструмента	8кг
  перемещение ось X	760мм
  перемещение ось Y	430мм
  перемещение ось Z	460мм
  рабочая подача по осям,мм/мин	10000
  быстрый ход по оси X Y Z	24000мм/мин
  точность позиционирования	+-0,05мм
  габаритные размеры,мм	3000х2050х3310
  бак для СОЖ	210л
  вес,кг	3520
