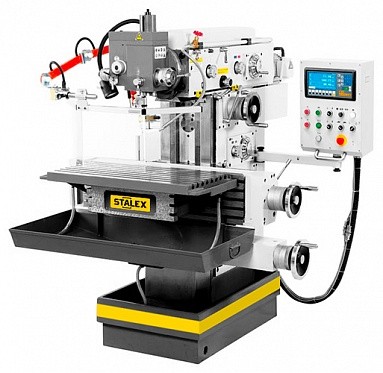

станок инструментальный фрезерный Stalex WFM 800

Артикул: WFM 800

Инструментальный фрезерный станок,вертикальный и горизонтальный шпиндель,мощность 3,0Квт,380В,автоподача пиноли,перемещение стола,вес 2200кг.

В наличии
2 882 275

Категории: широкоуниверсальные фрезерные станки

Обзор

Универсально-фрезерный станок WFM 800 предназначен для выполнения точных работ при инструментальных и механических этапах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и отшлифованы прецизионно. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами..Страна производитель-Китай.

Стандартное оснащение:

  1. Пульт управления нового образца с УЦИ
  2. Зажимная тяга М16
  3. Переходник ISO40/MT3
  4. Переходник ISO40/MT2
  5. Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
  6. Опора для горизонтального фрезерования 7) Оправки для горизонтального фрезерования: : ISO 40/Ø22 мм; ISO 40/ Ø27 мм
  7. Система подвода СОЖ
  8. Сертификат точности
  9. Поддон для сбора стружки
  10.  Инструкция по эксплуатации
  11. Лампа LED местного освещения

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача по оси Z

• Ускоренное перемещение стола по 3м координатам
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ


ТЕХНИЧЕСКИЕ ДАННЫЕ:

Конус шпинделя вертикального

    ISO 40 DIN2080

Частота вращения шпинделя(Гор/верт) плавно, 18

    40-2000 об/мин

Автоподача пиноли шпинделя

    0,03/0,06/0,12 мм/об

Ход пиноли шпинделя

    60 мм

Диапазон наклона головки, влево/вправо

    ±90⁰

Расстояние от оси горизонтального шпинделя до стола

    35-435 мм

Расстояние от оси вертикального шпинделя до стола

    5-405 мм

Расстояние от оси вертикального шпинделя до стойки(Max)

   520 мм

Конус шпинделя горизонтального

    ISO 40 DIN2080

Размер горизонтального рабочего стола

    800x400 мм

Размер вертикального рабочего стола

    950x250 мм

Перемещение стола по оси Х

    500 мм

Перемещение стола по оси Z

    350 мм

Перемещение стола по оси Y

    400 мм

Скорость подачи стола по оси Х x Y x Z

    10-500 мм/мин

Ускоренное перемещение стола

   1200 мм/мин

Т-образные пазы горизонтального стола (ширина/расстояние), 8

    14/45 мм

Т-образные пазы вертикального стола (ширина/расстояние), 5

   14/45 мм

Максимальная нагрузка на стол

    300 кг

Напряжение сети

   380 В

Мощность мотора подач X/Y/Z

    1,5 кВт

Мощность главного двигатея

    3,0 кВт

Мощность насоса помпы

    0,4 кВт

Габаритные размеры (ДхШхВ)

    1460х2080х1720 мм

Масса

    2200 кг
