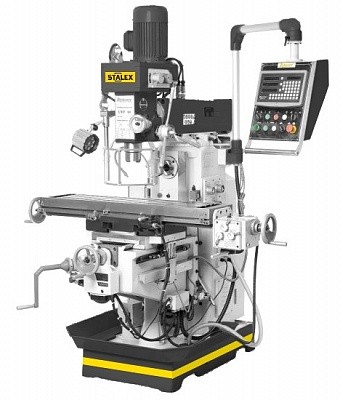

Универсальный фрезерный станок Stalex MUF65

Артикул: MUF65

Универсально-фрезерный станок,вертикальный и горизонтальный шпиндель,мощность 2,2Квт,380В,торцевая фреза 100мм,устройство цифровой индикации по трем осям,автоподача,тиски в комплекте,вес 1300кг.

В наличии
946 870

Категории: широкоуниверсальные фрезерные станки

Обзор

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.Модель выпущена и сконструирована для промышленного применения.Максимально высокие показатели при выполнении точных работ.Станок имеет горизонтальный и вертикальный шпиндель.Также предусмотрен автоматический ход пиноли.Страна производитель-Китай.

Стандартное оснащение:

1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона ISO40/B18
3) Оправки ISO40/MT-3/MT-2
4) Автоподачи по осям X/Y
5) Эл.мотор по оси Z
6) Зажимная тяга М16, 2 шт.
7) Тиски 160 мм
8) Цанговый патрон с набором цанг ER32/ISO40
9) Оправка для горизонтального фрезерования.
10) Лампа местного освещения
11) Система подачи СОЖ
12) Инструмент для обслуживания
13) УЦИ по трем осям(Sino)

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

  •  Вертикальный и горизонтальный шпиндель
  •  Усиленные упорные подшипники шпинделя
  •  Вращение вертикального шпинделя через редуктор с зубчатым приводом
  •  Автоматическая подача по оси Х/Y
  •  Автоматическая подача по оси Z
  •  Поворот стола в горизонтальной плоскости ±45º
  •  Электромотор по оси Z
  •  Встроенное устройство подвода СОЖ
  •  Лампа местного освещения
  •  Стандарт СЕ
  •  Электрокомпоненты Siemens

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Макс. диаметр сверления

   25 мм

Макс. диаметр торцевого фрезерования

   100 мм

Макс. диаметр концевого фрезерования

   25 мм

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 8

   90-2000 об/мин

Конус шпинделя

   ISO40

Ход пиноли шпинделя

   120 мм

Диапазон наклона головки

   ±45⁰

Расстояние шпиндель-стол

   220-600 мм

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 9

   40-1300 об/мин

Конус шпинделя

   ISO40

ФРЕЗЕРНЫЙ СТОЛ
Размер стола

  1270x280 мм

Максимальная нагрузка на стол

   120 кг

Ход стола по оси Х x Y x Z

   750x230х360 мм

Ускоренный ход стола по оси Х ,8    32-700 мм/мин
Автоподача пиноли шпинделя    0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости    ±45º
Т-образные пазы, 4

   14 мм

Напряжение питания

  380 В

Выходная мощность, вертик./горизонт.

   1,5 кВт

Потребляемая мощность, вертик./горизонт.

   2,2 кВт

Габаритные размеры

  1580х1450х2100 мм

Масса

   1300 кг
