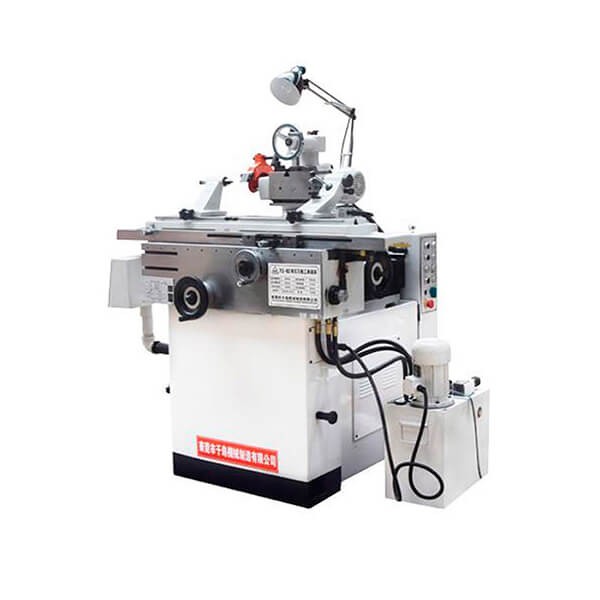

Гидравлический универсальный заточной станок для инструментов MQ6025YA
Категории: универсальные заточные станки
Универсальный заточной станок применяется на крупных и средних производствах для заточки инструментов из быстрорежущей стали, твердых сплавов и других материалов, также удобен для заточки цилиндрических, наружных и плоских канавок и формовочных поверхностей. В дополнительной комплектации станок расширяет свои возможности и также может шлифовать разные шестерни, червячные фрезы шестерни, фасонные фрезы, концевые сферические фрезы, спиральные сверла, конические развертки и др.Подвижная конструкция рамы шлифовального диска, позволяет производить регулировку в двумерном пространстве. Рабочая передняя бабка вращается в двух направлениях, и имеет с одного торца NT50, с другого внутренний конус, которые соответствуют международным стандартам, применяется к разным типам инструментов и захватам. Рабочий стол поддерживается линейными направляющими с усиленной нагрузкой, что позволяет выполнять работу с высокой точностью. Рабочий стол можно запускать вручную, либо посредством гидравлической бесступенчатой регулировки скорости.
Стандартная комплектация:
- Универсальный патрон
- Левая задняя бабка
- Центральный калибр
- Инструмент для правки шлифовального диска
- Фланец шлифовального диска и защитный кожух
- Левая задняя бабка
- Опоры зубьев
- Шлифовальный диск
- Удлиняющий вал
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Максимальное расстояние между вершинами передней и задней бабок | 545 мм |
| Максимальное расстояние между вершинами левой и правой бабок | 650 мм |
| Максимальный диаметр заточки | 250 мм |
| Высота центра вершины | 130 мм |
| Максимальная длина обтачиваемой цилиндрической канавки | 270 мм |
| Ручное перемещение рабочего стола | 400 мм |
| Гидравлическое перемещение рабочего стола | 400 мм |
| Максимальный угол вращения рабочего стола | ±45° |
| Ход перемещения рамы шлифовального диска горизонтально/вертикально | 230/250 мм |
| Скорость механического подъема и спуска рамы шлифовального диска | 280 мм/мин |
| Расстояние между валом шлифовального диска и рабочим столом (Максимум/Минимум) | 398/48 мм |
| Угол вращения рамы шлифовального диска в горизонтальном направлении | 360° |
| Угол наклона рамы шлифовального диска | ±15° |
| Скорость вращения шпинделя шлифовального диска | 4000 об/мин |
| Общая мощность станка | 3,15 кВт |
| Габариты станка (ДхШхВ) | 134х132х132 мм |
| Габариты упаковки (ДхШхВ) | 182х155х164 мм |
| Брутто/Нетто | 1300/1150 кг |
