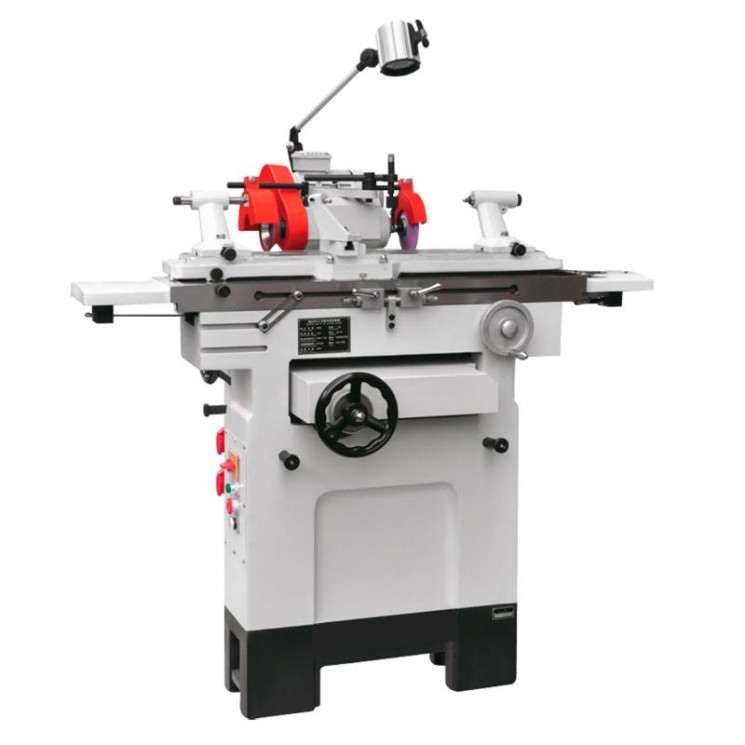

Универсально-точильный станок для инструментов MQ6025A
Категории: универсальные заточные станки
Данная модель станка применяется для заточки лезвий инструментов из быстрорежущей стали и из твердых сплавов или других материалов, также удобен для заточки наружных и плоских канавок и формовочных поверхностей. В комплекте с особыми принадлежностями, также может шлифовать разные шестерни,червячные фрезы для червячной шестерни, фасонные фрезы,концевые сферические фрезы, спиральные сверла, конические развертки и др. Конструкция рамы шлифовального диска подвижная,можно производить регулировку в двумерном пространстве.Рабочая передняя бабка вращается в двух направлениях,и имеет с одного торца NT50, с другого внутренний конус Морзе №5, которые соответствуют международным стандартам,применяется к разным типам инструментов и захватам. Рабочий стол поддерживается линейными направляющими и выдерживает большую нагрузку..
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА СТАНКА:
- Двойной регулируемый стол
- Линейные направляющие
- Устойчивая станина
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Вес | 940 кг |
| Высота | 1500 мм |
| Ширина | 1150 мм |
| Длина | 1650 мм |
| Скорость вращения | 3010/6010 об/мин |
| Размер стола | 940х135 мм |
| Продольное перемещение рабочего стола | 480 мм |
| Высота подъема диска | 50-265 мм |
| Угол поворота шлифовальной головки | в горизонтальной плоскости : 360°, в вертикальной плоскости: 30°(±15°) |
| Размеры заточного диска | 250 мм |
| Максимальное расстояние между центрами | 700 мм |
| Максимальный угол вращения рабочего стола | 120°(60°) |
| Максимальное перемещение шлифовальной головки (или фартука) в горизонтальном направлении | 225мм |
| Максимальное перемещение шлифовальной головки в вертикальном направлении | 270мм |
| Перемещение центральной линии шлифовального диска снизу вверх относительно центра | 200мм |
| Перемещение центральной линии шлифовального диска сверху вниз относительно вершины | 65мм |
| Концевая конусность шпинделя | конусность по Морзе №3 |
| Электродвигатель шлифовальной головки | 0.85/1.1кВт |
| Скорость вращения электродвигателя | 1400/2800 об/мин |
| Электродвигатель цилиндрической дополнительной оснастки (50Гц) | 0,25кВт |
Стандартная комплектация:
- Универсальный точильный аппарат
- Правая/левая бабка
- Инструмент для правки шлифкруга
- Защитный кожух шлифовального диска
- Центральный вал для внутренней шлифовки
- Опоры зубьев
- Державки ф22, 27, 32
- Натяжной стержень М24 (NT50)
- Шестигранный торцевой гаечный ключ
- Подставка
- Ящик с инструментами
- Шлифовальный диск
