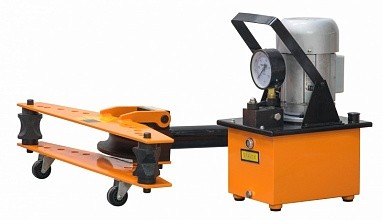

трубогиб электрогидравлический Stalex EHPB-4D

Электрогидравлический трубогиб находит широкое применение в сфере строительства. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.
Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Совмещает в себе важные лучшие характеристики двух типов:
- Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
- Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.
При такой конструкции станка, усилие оператора сводятся к минимуму – он производит лишь установку настроек и смену заготовок.
Модель Stalex EHPB-4D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо шести рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба..

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

•  Макс. усилие 23 тонн
• быстрая установка и монтаж
•  9 сменных штампов в комплекте
•  Две горизонтальные опоры для регулировки радиуса гиба
• гидравлический привод,наличие манометра и электродвигателя
•  Холодная гибка труб в одной плоскости. угол гибки до 90°.

ХАРАКТЕРИСТИКИ:

Толщина стенки трубы                                  2,75-6.0мм

максимальное усилие                                   23 тонн

максимальный ход ползуна                          370мм

мощность двигателя                                      750Вт

скорость вращения                                        1400об/мин

угол гибки                                                        90 градусов

габаритные размеры                                     1180х460х320мм

Размеры (электродвигателя +                      305х245х510

масляный насос)

номинальное давление                                  в режиме низкого давления 2 MПa / в режиме высокого давления 70 MПa

номинальный расход                                      в режиме низкого давления 5 л/мин /

                                                                          в режиме высокого давления 0,70 л/мин

масляный бак                                                  8л

Вес нетто/брутто, кг                                         174

ПАРАМЕТРЫ ГИБКИ:
