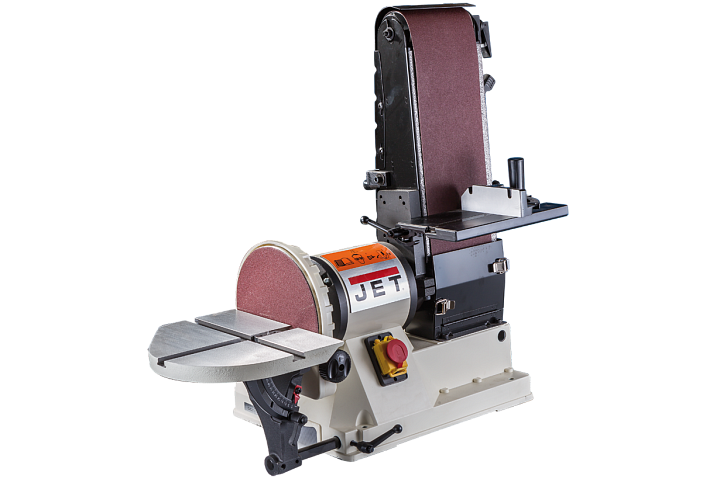

Тарельчато-ленточный шлифовальный станок JET JSG-96

Jet JSG-96 – компактный и мощный профессиональный станок, позволяющий выполнять разные задачи по шлифованию в производственных цехах и столярных мастерских.

Тарельчато-шлифовальный узел состоит из алюминиевого диска с креплением абразивных листов на «липучке» и чугунного рабочего стола. В его поверхности предусмотрено два перпендикулярных Т-образных паза для работы с угловым упором или устройством для шлифования по кругу. Стол имеет механизм точной регулировки по углу наклона с транспортирной шкалой.

Ленточно-шлифовальный узел обеспечивает быстрый съём материала и удобен при работе с длинными заготовками. Для лёгкого скольжения ленты и защиты от нагрева и трения использована сменная графитовая подложка. Весь узел можно расположить в разных плоскостях.Развернуть его вертикально, горизонтально или под любым промежуточным углом. Синхронно с узлом наклоняется и столик-упор; чтобы установить его под углом к плоскости ленты, используют отдельный механизм регулировки наклона.

Оба шлифовальных узла подключены к 100-миллиметровому вытяжному патрубку, который обеспечивает эффективный отвод древесной пыли.

ОСОБЕННОСТИ СТАНКА:

• Корпус шлифовальной части выполнен из алюминиевого литья
• Подвижный угловой упор с направляющей вдоль Т-образного паза

Тарельчато-шлифовальный узел:

• Устройство для шлифования по кругу
• Крепление абразивных кругов на «липучке»
• Рабочий стол из чугунного литья
• Регулировка угла наклона рабочего стола
• Два перпендикулярных Т-образных паза для установки упора

Ленточно-шлифовальный узел:

• Рабочий стол из чугунного литья
• Регулировка угла установки ленточно-шлифовального узла
• Регулировка угла наклона рабочего стола
• Т-образный паз для установки упора
• Рычаг быстрого натяжения и ослабления шлифовальной ленты
• Графитовая подложка шлифовальной ленты

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Производитель                                                   WMH Tool Group AG

Потребляемая мощность                                  1000Вт

Диаметр вытяжного штуцера                             100мм

Габаритный размер                                            390х760х700мм

Частота вращения шлиф.круга                         1400об/мин

Диаметр шлиф.круга                                          230мм

Размер рабочего стола                                      328х140мм

Напряжение                                                        230 Вольт

Наклон шлифовального угла                             0-90

наклон рабочего стола                                                   0-45

Скорость шлиф.ленты                                        10м/с

Размер шлиф.ленты                                           150х1220мм

Вес                                                                        45кг
