Станок профилегибочный ручной Stalex TG-50

Артикул: 01210

Профилегибочный ручной станок,гибка труб диаметром от 15 до 50мм,вес 40кг.

В наличии
36 300

Категории: трубогибы Stalex

Обзор

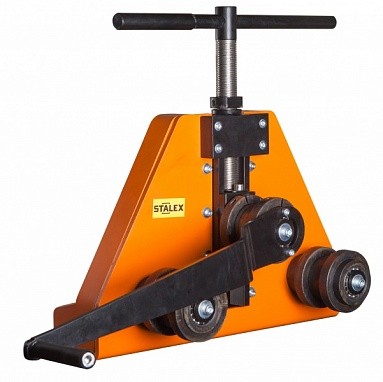

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.

На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.

Профильная труба – макс. размер 50х30х1,5мм (плашмя).

Профильная труба – макс. размер 30х30х2мм.

Круглая труба - макс. размер Ø30х2мм.

В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.

Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.

ПРЕИМУЩЕСТВА:

  • закаленные ролики
  • регулировка положения роликов
  • усиленный ходовой винт
  • корпус станка покрыт порошковой окраской
  • удобная ручка вращения ходового винта
  • станок может крепиться к верстаку
  • устойчивый к деформации корпус станка

ХАРАКТЕРИСТИКИ:

Толщина стенки трубы                                                                               до 2,5мм

максим.размер заготовки                                                                          от 15х15 до 50х50мм

Диаметр верхнего ролика                                                                         65 мм

Рабочая длина верхнего ролика                                                              46 мм

Диаметр нижнего ролика                                                                           65 мм

Рабочая длина нижнего ролика                                                                46 мм

Максимальное расстояние между верхним и нижними роликами        55 мм

Межосевое расстояние между нижними роликами                                280 мм

габаритные размеры                                                                                 500х350х400мм

Вес нетто/брутто, кг                                                                                   40



Таблица гибки для разных заготовок

Сталь, мм            20х20х2
            25х25х2
              30х30х2
             40х40х1.5
Медь, мм
           20х20х2.2
            25х25х2.2
              30х30х2.2
             40х40х2.2
Алюминий, мм
           20х20х2.5
            25х25х2.5
              30х30х2.5
             40х40х2.5
Минимальный радиус, мм
           150
              160
              240
             250
Минимальный диаметр, мм
            300
               320
              480
             500
