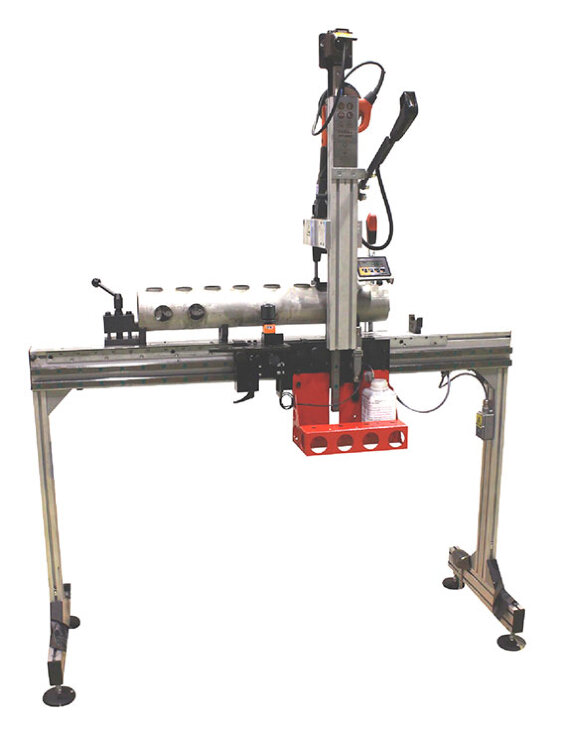

Отбортовочный стол T-Drill HFT-2000 SS

Артикул: 5080198

Отбортовочная полуавтоматическая станция.изготовление горловин 17-51мм.труба-нержавеющая сталь..

В наличии
2 310 850

Категории: Электрические отбортовщики для медных, стальных и нержавеющих труб

Обзор

Станция для изготовления вытяжных горловин диаметром 17-51мм при производстве коллекторов из нержавеющей трубы диаметром 33,7-114мм. Для работы необходимо оснащать приводом Т-65SS (не идет в комплекте, заказывается отдельно) с необходимыми размерами отбортовочных головок. С помощью HFT-2000 максимальная длина рабочей детали может быть 2000мм.

Полуавтоматическая станция для производства вытяжек на нержавеющих трубах
Блок вытяжки горловин перемещается вручную оператором после каждой операции. Благодаря возможности позиционирования "pin-to-hole» стол обеспечивает высокую производительность на стандартном производстве коллекторов. Позиционирующие отверстия на пластине соответствуют месторасположению каждой отбортовке. Одна позиционирующая пластина может иметь две различные шкалы, которые можно использовать переворачивая пластину.

Инструкция по эксплуатации включает в себя чертежи с описанием как сделать позиционирование отверстий, но как вариант - эта обработка может быть сделана в компании T-DRILL.

Стол HFT-2000 SS включает также измеритель и указатель, который отображает расстояние отбортовочного места от конца трубы. В качестве опции возможен также цифровой дисплей.

За счет T-DRILL возможны наиболее надежные трубные Т-соединения, используемые в самых сложных условиях. Используйте инструмент T-Drill и не будет протечек!

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Поворотный модуль

Поворотный модуль позволяет создавать отводы под разными углами. Стандартный поворотный модуль имеет интервалы в 15 градусов. Возможен любой другой интервал под заказ. Шаблоны легко и быстро менять при необходимости.

▪ Измерительный модуль

Дополнительный измерительный модуль повышает удобство и простоту использования стола HFT, когда производятся отводы разного формата. Измерительный модуль показывает расстояние на цифровом дисплее. Модуль может быть легко прикреплен к столу.

▪ IPC модуль

Стол для отбортовки (HFT) может быть оборудован также пневматическим блоком (IPC) для серийного производства 6, 8, 10 или 12 мм отводов.


Отбортовочный привод T-DRILL для стола HFT-2000 SS

Артикул Наименование
5330731 Отбортовочная машина Т-65 SS HFT (только для использования со столом HFT-2000 SS)
Cверлильный патрон под пилотные сверла (без сверл)
Фреза с двумя лезвиями
Транспортировочный кейс, шестигранные ключи, щетка
Инструкция

Если Т-65 SS будет использоваться отдельно без стола HFT, то требуется также дополнить привод наклонным стержнем и опорной пластиной, чтобы установить привод на трубе.

Отбортовочные головки и направляющие сверла не входят в комплект привода T-65 SS.


Отбортовочные головки для нержавеющей стали

Артикул      Наименование
5050087      Головка T-DRILL 17.2мм (диапазон 17 - 19 мм OD)
5050111      Головка T-DRILL 21.3мм (диапазон 20 - 25 мм OD)
5050116      Головка T-DRILL 26.9мм (диапазон 25 - 30 мм OD)
5050121      Головка T-DRILL 33.7мм (диапазон 30 - 34 мм OD)
5050126      Головка T-DRILL 42.4мм (диапазон 34 - 44 мм OD)
5050129      Головка T-DRILL 48.3мм (диапазон 45 - 51 мм OD)


Пилотные сверла Т-65 SS

Артикул                Наименование
6310558             Пилотное сверло для диаметров труб 17 - 19мм
6310552             Пилотное сверло для диаметров труб 20 - 25мм
6310553             Пилотное сверло для диаметров труб 25 - 30мм
6310554             Пилотное сверло для диаметров труб 30 - 44мм
6310555             Пилотное сверло для диаметров труб 45 - 51мм

Макс. толщина стенки согласно диаметрам труб:
