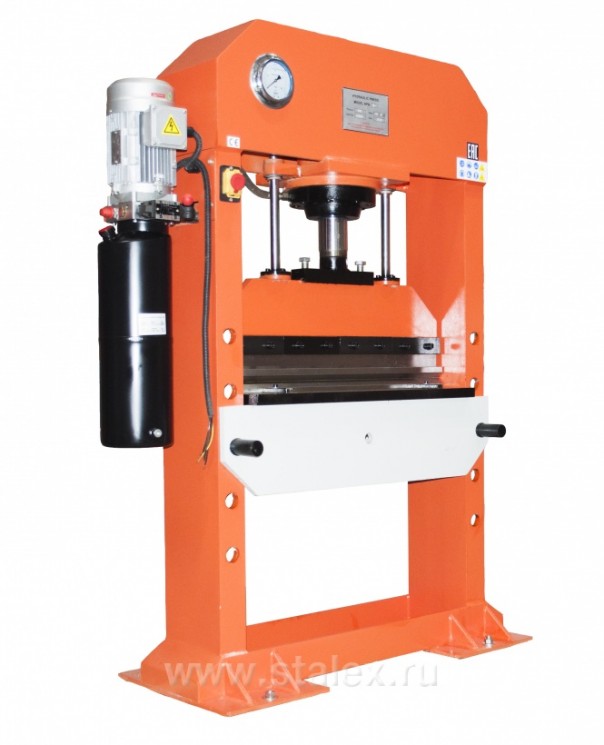

Пресс гидравлический STALEX HPB-790

К сравнению В избранное

Категории: прессы листогибочные гидравлические

Обзор
Отзывы

Обзор

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.

Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. Сочетание преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.

Гидростанция станка имеет 3 положения работы:

Рычаг в право – рабочий ход
Среднее положение рычага – стоп
Рычаг влево – обратный ход штока в верх

время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)

Время обратного подъёма штока – 25 секунд (без нагрузки)

стол имеет 4 ребра жесткости

Рычаги крепления стола – Ø=38мм.

Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).

Ø отв. крепления стола на сварных опорах - Ø=42мм.

Толщины стенок сварных опор – 20/6мм.

Толщина горизонтальной части стола (рабочая поверхность) – 28мм.

Ø отверстия в рабочей части стола – 90мм.

В стандартной комплектации:пуансон 1 штука длина 783мм,манометр,дополнительные уплотнительные кольца

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Усилие, кН	500
Усилие, тонн	50
Номинальное давление, МПа	25
Производительность масляного насоса	7.0 л / мин
Мощность мотора	3 кВт
Рабочее напряжение	380В - 50Гц - 3 фазы
Макс. длина сгибания	790 мм
Макс. толщина гибки на ширину 400 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т	8мм 8мм 6мм
Макс. толщина гибки на ширину 790 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т	5мм 5мм 4мм
Макс. ёмкость, мм	540 (H: ход + перемещение стола)
Ход штока, мм	220
Гидростанция станка имеет 3 положения работы	Рычаг в право – рабочий ход Среднее положение рычага – стоп Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм	1230
Перемещение стола	5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм=540мм)
Рабочий размер стола, мм	770х345 (ШхГ)
Общие размеры стола, мм	795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм	Ø=38/ L=340мм
Ø отв. крепления стола на сварных опорах, мм	Ø=42
Толщина стенки сварных опор, мм	t=20/t=6
Толщина стенки верхней части станка, мм	t=18
Размеры упаковки, мм (ШхГхВ)	1450х650х2000
Упаковка	фанерный ящик
Стандартная комплектация	Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783мм) Дополнительные уплотнительные кольца
Масса, кг (нетто)	624
Масса, кг (брутто)	695
