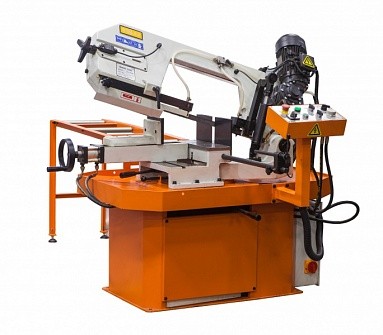

Ленточнопильный станок полуавтоматический Stalex SBS-250B

Артикул: 12010253

Ленточный станок по металлу,полуавтоматический, гидравлические тиски,подача СОЖ,2 скорости реза,380В,1,1Квт,вес 450кг.

В наличии
399 858

Категории: полуавтоматические ленточнопильные станки

Обзор

Модель Stalex SBS-250B-это промышленный полуавтоматический ленточнопильный станок.Служит пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

На полуавтоматических станках есть ручной режим работы, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и автоматический режим, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

Станок Stalex SBS-250B может распиливать заготовки диаметром до 250мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.

Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.

.ОСОБЕННОСТИ СТАНКА:

  •  Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
  •  Регулировка угла поворота вдоль шкалы
  •  Регулируемая подача СОЖ в зону резания
  • Стандартная комплектация для Stalex SBS-250B:
  • Поворотный стол с возможность поворота -45°…0°…+60º
  • Подвижные направляющие с твердосплавными пластинками
  •  Перепускной клапан плавная регулировка опускания пильной рамы
  •  Гидравлические тиски
  •  Скорость вращения пилы, 53 и 79 м/мин
  •  Ручное натяжение ленты
  •  Мерный упор - 500 мм
  •  Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
  •  Пила ленточная квалитет М42

Основные элементы cтанка Stalex SBS-250B:

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется при помощи работы гидростанции и собственного веса рамы
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
• Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы
• Гидравлические тиски (+ возможность подводки механическим маховиком)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Питание

  3 фазы/380 вольт/50Гц

Потребляемая мощность мотора

  0,85/1,1 кВт

Скорость резания

  48/72 м/мин

Число оборотов

  930/1400 об/мин

Главный привод

  зубчатый

Мощность гидравлической станции

  550 Вт

Мощность системы СОЖ

  40 Вт

Диаметр шкивов

  340 мм

Рабочая зона

+90°

-45°

+45°

+60°


250

190

190

120


280х230

180x230

180x230

115х230

Угол разворота рамы

угол поворота.png

Размер полотна

  2750х27х0.9 мм

Подача пильной рамы

  гидростанция

Тиски

  гидравлические

Натяжение полотна

 механическое +датчик натяжения

*Объём гидравлического бака

  40л

 заливать 2/3 по уровню масла

 *используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ

  15 л

   заливать 2/3 по уровню СОЖ

Рабочая высота стола

  720 мм

Размер станка

  1300х750х1150 мм

Размер упаковки (фанерный ящик)

  1420x810x1490 мм

Масса нетто/брутто

  450/500 кг

Производство

  Китай

Гарантия

  1 год

Макс. размер пакета

макс. площадь обработки с прижимом равна

макс. площади обработки без прижима
