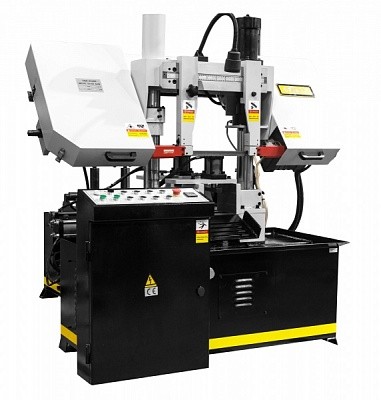

станок автоматический двухколонный Stalex TBK-4228B

Артикул: 271212

Ленточный станок по металлу двухколонного типа,автоматический,гидравлическая система опускания и подъема рамы рамы,ЧПУ,подача СОЖ,4 скорости реза,380В,3Квт,вес 800кг.

В наличии
869 650

Категории: автоматические ленточнопильные станки

Обзор

Профессиональный ленточный станок по металлу Stalex TBK-4228B -это гидравлический автоматизированный агрегат колонного типа.является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и прямоугольной заготовки 850x600 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Одностоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны):
1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.
Пильная рама-это стальная сварная конструкция
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия необходимой кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.. Страна производитель-Китай.

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Фирма БИОНИКА поставляет на российский рынок полотна всех размеров высокого европейского качества.

СТАНДАРТНОЕ ОСНАЩЕНИЕ АВТОМАТИЧЕСКОГО СТАНКА:

  •  ленточнопильное полотно, установленное на станке
  • гидравлические прижимы для пакетной резки на стационарные и подающие тиски
  •  концевой ограничитель подачи заготовок – 505мм
  • мобильная стойка с роликом

ОСОБЕННОСТИ СТАНКА:

  •  Автоматическая подача заготовок в зону резания.
  • Угол пиления заготовок 90°.
  •  Макс. единичный ход подающих гидравлических тисков – 505мм.
  •  Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
  • Тиски гидравлические с возможностью быстрого зажима заготовок.
  •  Комплект гидравлических прижимов для пакетной резки.
  •  Станок управляется трёхфазным двигателем.
  •  Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
  • - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
  • 3 скорости вращения полотна.
  •  Подсветка зоны резания.
  •  Зубчатый привод + клиноременная передача
  •  Система быстрого подвода пильного полотна к заготовке
  • Автоматическое отключение при завершении резки

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Артикул для заказа

  271212

Мощность двигателя

  3 кВт (3-х фазный)

Вращение пилы

  90 градусов

Привод

  гибрид (зубчатый привод + клиноременная передача)

Скорость резания

  27, 45, 69 м/мин

Рабочая зона

  90°

Круглая заготовка

  280 мм

Прямоугольная заготовка

  280 х 280 мм

Макс. размер пиления заготовок методом пакетной резки

  280 мм

Макс. единичный ход подающих гидравлических тисков

  505 мм

Ограничитель подачи заготовок

  505 мм

Размеры ленточного полотна

  27х0,9х3505 мм

Точность реза по длине отрезаемой заготовки

  заявленная погрешность ±0,2 мм. на длину 1000 мм

Точность реза на отклонение по перпендикулярности

  заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

*Объём гидравлического бака

  75 л

  заливать 2/3 по уровню масла

  *используется гидравлическое масло стандартного качества (веретёнка)

Объём бака СОЖ

  36 л заливать 2/3 по уровню СОЖ

Общие размеры станка

  2240х1800х1630 мм

Масса

  800 кг

Страна производитель

  Китай

Гарантия

  12 месяцев

Мобильная стойка с роликом

  +

Комплект гидравлических прижимов для пакетной резки

  есть
