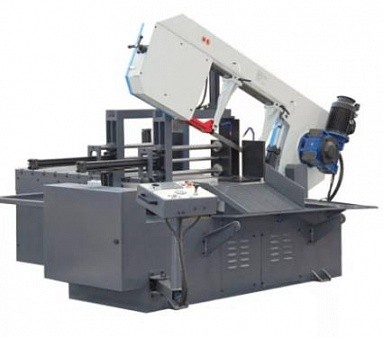

станок ленточнопильный автоматический Stalex BS-650G

Артикул: 388126

Ленточный станок по металлу колонного типа,автоматический,гидравлическая система опускания и подъема рамы рамы,ЧПУ,подача СОЖ,распиловка 650х350мм,380В,5,5Квт,вес 2020кг.

В наличии
Цена по запросу

Категории: автоматические ленточнопильные станки

Обзор

Профессиональный ленточный станок по металлу Stalex BS-650G  -это гидравлический автоматизированный агрегат колонного типа.является автоматическим ленточнопильным станком

Станок предназначен для пиления труб максимальным диаметром 460 мм и прямоугольной профильной заготовки 650x350 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроив шкалу на дисплее необходимой длины получаемых заготовок и запустить цикл пиления кнопкой «Пуск».. Страна производитель-Китай.

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Фирма БИОНИКА поставляет на российский рынок полотна всех размеров высокого европейского качества.

СТАНДАРТНОЕ ОСНАЩЕНИЕ АВТОМАТИЧЕСКОГО СТАНКА:

  • Ленточнопильный станок
  •  ленточное полотно для распиловки
  • Сенсорный экран управления на поворотной панели
  • Гидравлические зажимные тиски
  •  Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
  •  Гидроцилиндр подъёма пильной рамы
  •  Регулировка подачи пильной рамы
  •  Лампа дополнительного освещения
  •  Механическое натяжение полотна
  •  Серводвигатель для плавной регулировки скорость вращения полотна 23-95 м/мин
  •  Система охлаждения режущего инструмента и заготовки
  •  Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива
  •  Пистолет для смыва стружки
  •  Прижимы для пакетной резки – на стационарные и подающие тиски


ОСОБЕННОСТИ СТАНКА:

  • Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
  • ЧПУ станка строится на PLC контроллере, применяемым в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Макс. единичный ход подающих гидравлических тисков – 650мм
  •  Станок управляется трёхфазным двигателем.
  •  Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 23-95 м/мин.
  • Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Термозащита электродвигателя.
  • Высота от пола до основания тисков – 900мм.
  • Система смазки и охлаждения полотна + пистолет для смыва стружки.
  • Гидравлическая система регулирования усилия резания.
  • Автоматическое подъём рамы при завершении резки.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Артикул

  388126A

Мощность двигателя

  5,5 кВт (3-х фазный)

  термозащита перегрузки двигателя, servo-двигатель

Мощность гидравлической станции

  1,1 кВт

Мощность системы СОЖ

  90 Вт (0,09 кВт)

Вращение пилы

  От 0 до +60 градусов (автоматический поворот рамы от ЧПУ)

Привод

  зубчатый (червячная передача)

Скорость резания

  23-95 м/мин

Рабочая зона

+90°

+45°

+60°


460

460

310


650х350

460х350

310х350

Угол разворота рамы


Габариты ленты

  41х1,3х5220 мм

Скорость подачи заготовки

  0-50 мм/c

Макс. единичный ход подающих гидравлических тисков

  650 мм

Точность подачи заготовки

  0.5/100 мм

Точность реза на отклонение по перпендикулярности

  заявленная погрешность 0,3 мм. на Ø 100 мм сплошного   сечения

Рабочая высота стола

  900 мм

Объём гидравлического бака

  80 л

Объём бака СОЖ

  22 л

Система смазки и охлаждения полотна + пистолет для смыва стружки

  +

Лампа дополнительного освещения

  +

Дисковая щётка для очистки полотна от стружки

  +

Прижимы для пакетной резки – на стационарные и подающие тиски

  +

Размер упаковки (ДхШхВ)

  2920х2180х2170 мм

Размер упаковки стола подачи

  упакован вместе со станком

Общие габариты станка, установленного в рабочее положение (ДхШхВ)

  2750x3250x1900 мм

Отдельные габариты стола подачи (ДхШхВ)

  2000х650х900 мм

Масса нетто/брутто

  2020/2320 кг.

Страна производитель

  Китай

Гарантия

  12 месяцев
