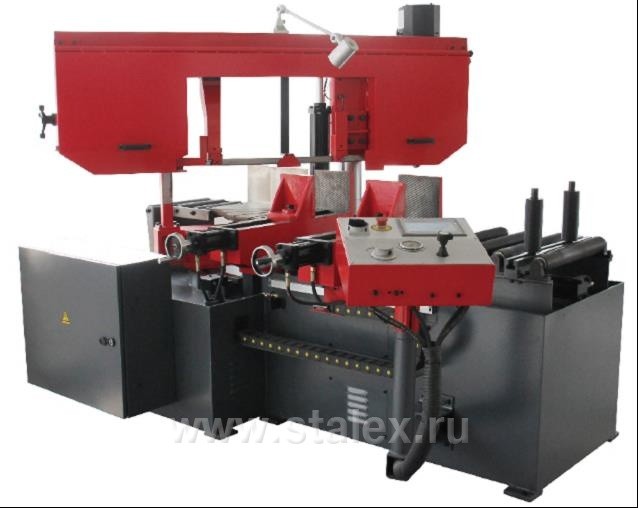

станок ленточнопильный автоматический Stalex BS-500GА

Артикул: 388129А

Ленточный станок по металлу колонного типа,автоматический,гидравлическая система опускания и подъема рамы рамы,ЧПУ,подача СОЖ,распиловка 500х350мм,380В,3.0Квт,серводвигатель,прижимы для пакетной резки,вес 2700кг.

В наличии
Цена по запросу

Категории: автоматические ленточнопильные станки

Обзор

Профессиональный ленточный станок по металлу Stalex BS-500GA  -это гидравлический автоматизированный агрегат колонного типа.является автоматическим ленточнопильным станком

Станок предназначен для пиления труб максимальным диаметром 500 мм и прямоугольной профильной заготовки 500x350 мм под углом 90°,а также может пилить под углом 45 градусов.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,Станок имеет две колонны и принцип действия при работе такой:

1 колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.

2 колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию.На автоматических станках возможна работа в двух режимах таких как ручной режим, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного стопа. Страна производитель-Китай.

На станках применяются биметаллические пилы марок М42 и М51 размером 34,1х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Фирма БИОНИКА поставляет на российский рынок полотна всех размеров высокого европейского качества.

СТАНДАРТНОЕ ОСНАЩЕНИЕ АВТОМАТИЧЕСКОГО СТАНКА:

  • Ленточнопильный станок
  •  ленточное полотно для распиловки
  • Сенсорный экран управления на поворотной панели
  • Гидравлические зажимные тиски
  •  Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
  •  Гидроцилиндр подъёма пильной рамы
  •  Регулировка подачи пильной рамы
  •  Лампа дополнительного освещения
  •  Механическое натяжение полотна
  •  Серводвигатель для плавной регулировки скорость вращения полотна 23-95 м/мин
  •  Система охлаждения режущего инструмента и заготовки
  •  Дисковая щётка для очистки полотна от стружки, приводимая в движение от движения шкива
  •  Пистолет для смыва стружки
  •  Прижимы для пакетной резки – на стационарные и подающие тиски


ОСОБЕННОСТИ СТАНКА:

  • Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
  • ЧПУ станка строится на PLC контроллере, применяемым в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Макс. единичный ход подающих гидравлических тисков – 500мм
  •  Станок управляется трёхфазным двигателем.
  •  Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
  • Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  • Термозащита электродвигателя.
  • Система смазки и охлаждения полотна + пистолет для смыва стружки.
  • Гидравлическая система регулирования усилия резания.
  • Автоматическое подъём рамы при завершении резки.
  • прижимы для пакетной резки


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Артикул

  388129A

Мощность главного двигателя

  3.0 кВт (3-х фазный), servo-двигатель

Мощность гидравлической станции

  0,75 кВт

Мощность системы СОЖ

  45 Вт (0,045 кВт)

Вращение пилы

  90°; 15°; 30°; 45° на угол кратный 1°

  поворот рамы происходит от ЧПУ станка

Привод

  зубчатый

Скорость резания

  0-60 м/мин

Рабочая зона

90°

45°


350

330


500 х 350

330х350

Скорость подачи заготовки

  0-40 мм/c

Макс. единичный ход подающих гидравлических тисков

  500 мм

Точность подачи заготовки

  0.1/100 мм

Точность реза по длине отрезаемой заготовки

  заявленная погрешность ±0,2 мм. на длину 1000 мм

Точность реза на отклонение по перпендикулярности

  заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения

Габариты ленточного полотна

  34х1,1х4180 мм

Рабочая высота стола

  820 мм

Объём гидравлического бака

  55 л

Объём бака СОЖ

  16 л

Автоматический конвейер для сбора стружки

  +

Индикатор натяжения полотна

  +

Лампа дополнительного освещения

  +

Пистолет для смыва стружки

  +

Размер упаковки станка

  2230х2220х1700 мм

Размер упаковки стола подачи

  упакован вместе со станком

Общие габариты станка установленного в рабочее положение

  2230x2220x1700 мм

Масса станка (нетто/брутто)

  2700/2900 кг

Страна производитель

  Китай

Гарантия

12 месяцев
