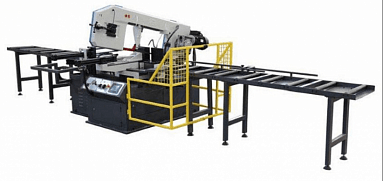

станок автоматический колонный Stalex BS-460GBА

Артикул: 388127А

Ленточный станок по металлу колонного типа,автоматический,гидравлическая система опускания и подъема рамы рамы,ЧПУ,подача СОЖ,4 скорости реза,380В,1,5/2,2Квт,вес 1250кг.

В наличии
Цена по запросу

Категории: автоматические ленточнопильные станки

Обзор

Профессиональный ленточный станок по металлу Stalex TBK-4228B -втоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Страна производитель-Китай.

На станках применяются биметаллические пилы марок М42 и М51 разных размеров. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Фирма БИОНИКА поставляет на российский рынок полотна всех размеров высокого европейского качества.

ОСОБЕННОСТИ СТАНКА:

  •  Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
  •  Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  •  Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
  •  Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
  •  ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Макс. единичный ход подающих гидравлических тисков – 500мм
  • трехфазное исполнение
  • Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
  • Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
  •  Термозащита электродвигателя.
  •  Высота от пола до основания тисков – 850мм.
  •  Система смазки и охлаждения полотна + пистолет для смыва стружки.
  •  Гидравлическая система регулирования усилия резания.
  • Автоматическое подъём рамы при завершении резки.


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Артикул

  388127А

Мощность двигателя

  1,5/2,2 кВт (3-х фазный)

  термозащита перегрузки двигателя

Вращение пилы

  От 0 до +60 градусов

Привод

  зубчатый (червячная передача)

Скорость резания

  15-90 м/мин

Рабочая зона

+90°

+45°

+60°


330

305

205


460х250

305х250

205х250

Угол разворота рамы


Габариты ленты

  27х0,9х3960 мм

Скорость подачи заготовки

  0-50 мм/c

Макс. единичный ход подающих гидравлических тисков

  500 мм

Точность подачи заготовки

  0.1/100 мм

Точность реза по длине отрезаемой заготовки

  заявленная погрешность ±0,2 мм. на длину 1000 мм

Точность реза на отклонение по перпендикулярности

  заявленная погрешность 0,3 мм. на Ø 100 мм сплошного   сечения

Рабочая высота стола

  850 мм

Объём гидравлического бака

  32 л

Объём бака СОЖ

  18 л

Система смазки и охлаждения полотна + пистолет для смыва стружки

  +

Индикатор натяжения полотна

  +

Лампа дополнительного освещения

  +

Размер упаковки

  2500х2300х1630 мм

Размер упаковки стола подачи

  упакован вместе со станком

Общие габариты станка установленного в рабочее положение

  6470x2260x1450 мм

Отдельный размер стола подачи

  3000х460х850 мм

Масса нетто/брутто

  1250/1430 кг.

Страна производитель

  Китай

Гарантия

  12 месяцев
