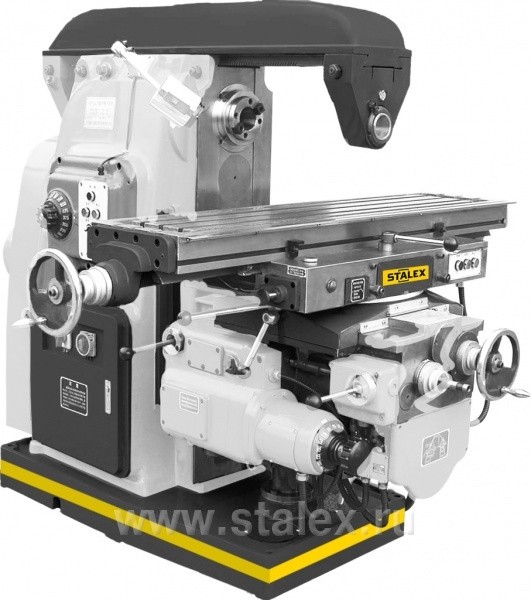

Горизонтально-фрезерный станок Stalex X6140

Артикул: X6140

горизонтально-фрезерный станок,автоматическая подача,подъем стола,380В,11Квт,вес 3850кг.

В наличии
Цена по запросу

Категории: горизонтально-фрезерные станки с ЧПУ

Обзор

Промышленный  Горизонтально-фрезерный станок X6140 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот не ограничен в движении и имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность двигателя и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

• Автоматическая подача по оси Х, Y, Z
• Механизированный подъем стола по оси Z
• Встроенное устройство подвода СОЖ
• Лампа местного освещения
• УЦИ по трем осям в новом выносном пульте
• Электрокомпоненты Schneider electric
• ШВП по осям X/Y
• Стандарт СЕ

КОМПЛЕКТ ПОСТАВКИ:

1) Зажимная тяга.
2) Оправки для горизонтального фрезерования 2 шт.
3) Тиски фрезерные, ширина губок 160 мм
4) Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
5) Переходник ISO50/MT4
6) Оправка фрезерная ISO50 Ø40мм
7) Масленка
8) Фундаментные болты М20х500 мм(4шт.)
9) Лампа местного освещения
10) Инструмент для обслуживания
11) Выносной пульт с УЦИ по трем осям

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Размер стола, мм

  1700х400

Кол-во Т пазов, шт

   3

Размер Т пазов, мм

  18

Расстояние между Т пазами, мм

  90

Максимальная нагрузка на стол, кг

  800

Поворот стола, град

  ±45°

Продольное перемещение (ручное/авт.), мм

  900/880

Поперечное перемещение (ручное/авт.), мм

  255/240

Вертикальное перемещение (ручное/авт.), мм

  315/300

Конус шпинделя

   ISO50 7:24

Частота вращения шпинделя, об/мин

  30-1500

Диапазон скоростей шпинделя

   18

Расстояние от оси гор. шпинделя до поверхности стола, мм

   30-410

Расстояние от оси гор. шпинделя до нижней части arm bottom, мм

  190

Arm travel, мм

   700

Диапазон скоростей подачи продольной/поперечной, мм/мин

   23,5-1180/18

Диапазон скоростей подачи вертикальной, мм/мин

   8-394/18

Ускоренная подача продольная/поперечная, мм/мин

   2300

Ускоренная подача вертикальная, мм/мин

   770

Мощность двигателя горизонтального шпинделя, кВт

   11

Мощность двигателя подачи, кВт

   3,0

Мощность двигателя СОЖ, кВт

    0,125

Габаритные размеры (Д х Ш х В), мм

    2556x2200x2250

Масса нетто, кг

    3850
