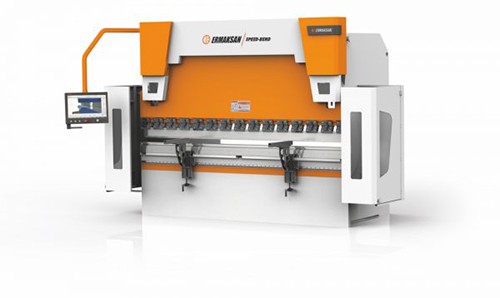

ГИБОЧНЫЙ ПРЕСС ERMAKSAN СЕРИИ SPEED BEND

Артикул: SPEED BEND

Гидравлический листогибочный пресс с ЧПУ,длина листа 1270-6100мм,усилие до 1250тонн,двигатель 6-15Квт,контроллер,электроника SIEMENS,движение по оси R.

В наличии

Цена по запросу

К сравнению В избранное

Категории: гидравлические гибочные прессы с ЧПУ

Обзор
Отзывы

Обзор

Гидравлический пресс промышленного назначения ERMAKSAN SPEED BEND-важное решение для производства по обработке металлических изделий Станок оснащен гидравлической системой,которая в стандартном исполнении значительно увеличивает производительность станка.Станок работает на высокой скорости.Это одно из основных контруктивных новшеств от производителя.Использование удлиненных инструментов,увеличение движения расстояния верхней балки.Все эти функциональные возможности в сочетании с точностью и надежностью положительно сказываются на эффективности производственного процесса.Страна производитель-Турция:

ПРЕИМУЩЕСТВА ПРЕССА SPEED BEND:
автоматическая настройка процесса;
контроль заднего упора;
программирование в системах 2D и 3D
настройка цветовой схемы ЖК-дисплея
возможность настраивать скоростной режим управления.
передние суппорта поддержки
механическая система компенсации прогиба

ОСОБЕННОСТИ системы ЧПУ DNC 600 S:

большой экран 9,4" с 2D графикой
быстрый доступ клавиша "EASY"
быстрый переход в рабочий режим
удобный и понятный интерфейс
автоматическая калибовка и запуск
позиционирование ползуна Y1 и Y2
программирование наклонов и скорости ползуна
автоматическое вычисление изменений скорости
99 шагов гибки
точный контроль положения балки за счет регулировки давления и скорости ее опускания
создание программ на компьютере
автоматическое вычисление угла и допуска гиба
корректировка параметров во время гибки(можно вносить)
увеличенный объем библиотеки инструментов

ОСОБЕННОСТИ СИСТЕМЫ ЧПУ ER 90 Plus:

удобный контроллер по приемлемой цене,высокое качество исполнения
проектирование и моделирование 2D и 3D изделия
функция импортирования 2D DXF
карта ЧПУ модель STANDART ETX Pentium 1.1ГГц,512MB
проекция чертежей в 3D
доступность дистанционного управления
изменение конфигурации до 16 осей
измерение углов и контроль с помощью системы IMG 100
рабочая система WINDOWS
возможность подключения внешней мыши и клавиатуры
отображение сведения об ошибке на экране
автоматический поиск оптимальной последовательности гибки и контроль столкновений
ЖК-экран размер 17"

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ЧПУ на выбор: ER90, Cybelec ModEva 12S, Delem DA-66T
Оси Y1+Y2+X +R
Задний упор, управляемый ЧПУ по оси X+R, оснащенный шарико-винтовой парой и серводвигателями
Гидравлическая система марки Hoerbiger или BOSCH-Rexroth
программное обеспечение процесса гибки ERMAK CAD\CAM
Высокочувствительные линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2
Автоматическая настройка усилия гибки
Электрическая система марки Siemens с охлаждением
Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе
Автоматический расчет рабочего хода, соответствующего заданному углу гибки
Совместимость сгибаемых деталей и инструментов
Возможность повторного вызова сохраненных программ
Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину
Механическая система зажима пуансона типа Amada-Promecam
Эргономичная и мобильная панель управления
Пальцы заднего упора, регулируемые с точностью до 0,01 мм
Передний суппорт с Т-образным пазом
педальное управление отвечающее нормам безопасности СЕ
Соответствие нормам безопасности СЕ

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

Контроллер ER 70 или ER 90
Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации
Компенсация прогиба управляемая вручную или от ЧПУ
Передняя световая система защиты
Передняя лазерная система защиты
Пневматическая и гидравлическая системы крепления пуансона
Система крепления инструмента Wila
Передний суппорт на подшипниковых опорах
Система охлаждения масла
Автоматическая система смазки направляющих
Увеличение раскрытия до 1500 мм, глубина зева до 750 мм
Специальный инструмент

ХАРАКТЕРИСТИКИ ПОСТАВЛЯЕМЫХ МОДЕЛЕЙ:

Модель пресса SPEED BEND PRO	SPEED Bend Pro 1270-40	SPEED Bend Pro 1270-60	SPEED Bend Pro 2100-40	SPEED Bend Pro 2100-60	SPEED Bend Pro 2600-60	SPEED Bend Pro 2600-100	SPEED Bend Pro 2600-135	SPEED Bend Pro 3100-100
Длина гибки,мм	1270	1270	2100	2100	2600	2600	2600	3100
усилие гибки,тонн	40	60	40	60	60	100	135	100
расстояние между колоннами,мм	1050	1000	1700	1700	2200	2200	2200	2600
скорость подвода инструмента/ скорость обратного хода мм/с	140/170	200/165	140/170	200/165	200/165	200/190	160/190	200/190
скорость гиба мм/с	17	14	17	14	14	12	12	12
перемещение по оси R,мм	250	250	250	250	250	250	250	250
перемещение ось X,мм	500	500	500	500	500	800	800	800
кол-во передних поддержек листа,шт	2	2	2	2	2	2	2	2
емкость масло,мл	80	150	80	150	150	200	300	200
мощность двигателя,квт	6	8	6	8	8	11	15	11
ход ось С,мм	170	275	170	275	275	275	275	275
максим.ход, мм	387	530	387	530	530	530	550	530
глубина отверстия зев,мм	350	410	350	410	410	410	410	410
высота стола,мм	850	900	850	900	900	900	900	900
длина станка,мм	2150	2250	2900	3250	3750	3750	3750	4250
ширина станка,мм	1650	1960	1650	1960	1960	1960	2050	1950
высота станка, мм	2300	2750	2300	2750	2750	2800	2800	2800
Вес товара,кг	3200	4300	4100	5800	6200	7000	8400	7600
Модель пресса SPEED BEND PRO	SPEED BEND PRO 3760-220	SPEED BEND PRO 3760-320	SPEED BEND PRO 4100-135	SPEED BEND PRO 4100-175	SPEED BEND PRO 4100-220	SPEED BEND PRO 4100-260	SPEED BEND PRO 4100-320	SPEED BEND PRO 4100-400
Длина гибки,мм	3760	3760	4100	4100	4100	4100	4100	4100
Усилие гибки,тонн	220	320	135	175	220	260	320	400
расстояние между колннами,мм	3250	3250	3600	3600	3600	3600	3550	3250
скорость подвода инструмента/ скорость обратного хода (мм/с)	180/185	140/150	200/190	180/190	180/185	140/135	140/150	110/130
рабочая скорость гиба(мм/с)	10	11	12	12	10	11	11	8
перемещение ось Х,мм	800	800	800	800	800	800	800	800
перемещение ось R.мм	250	250	250	250	250	250	250	250
кол-во передних поддержек листа(шт)	2	2	2	2	2	2	2	2
емкость масла(л)	300	400	300	300	300	300	400	400
мощность двигателя Квт	19	30	15	15	19	22	30	30
ход,мм	275	375	275	275	275	275	375	375
величина максим.хода,мм	550	650	550	550	550	550	650	650
глубина отверстия,зев мм	410	410	410	410	410	410	410	510
высота стола,мм	900	900	900	900	900	900	900	1000
ДхШхВ габариты,мм	5100х2250 х2900	5100х2450 х3150	5100х2100 х2800	5100х2150 х2850	5150х2250 х3000	5150х2350 х3000	5350х2450 х3150	5450х2650 х3470
масса,кг	12800	20800	10800	12100	14000	16900	22600	27000
