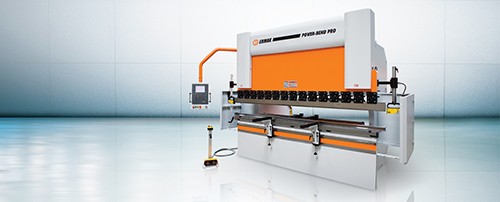

ГИБОЧНЫЙ ПРЕСС ERMAKSAN СЕРИИ POWER BEND

Артикул: POWER BEND

Гидравлический листогибочный пресс с ЧПУ,длина листа 1270-5100мм,усилие до 600тонн,коническая гибка,двигатель 5,5-11Квт,контроллер,электроника SIEMENS.

В наличии
Цена по запросу

Категории: гидравлические гибочные прессы с ЧПУ

Обзор

Гидравлический пресс промышленного назначения ERMAKSAN POWER BEND-важное решение для производства по обработке металлических изделий Станок оснащен гидравлической системой,которая в стандартном исполнении значительно увеличивает производительность станка. При управлении оператор видит изображение 2D и может запрограммировать данный результат Контроллер CYBELEC DNC 600 делает управление прессом простым и удобным.Он может настраивать на определенный лад процесс гибки,величину хода,угол гибки,а на дисплей графический выводится последовательность всего процесса. .Страна производитель-Турция:

  • ПРЕИМУЩЕСТВА ПРЕССА POWER BEND:
  • автоматическая настройка процесса;
  • контроль заднего упора;
  • контроль за совместимостью матрицы и детали для гибки
  • контроль за столкновением детали и механизмов пресса
  • возможность настраивать скоростной режим управления.
  • гибка в конус доступна только эой модели

ОСОБЕННОСТИ системы ЧПУ DNC 600 S:

  • большой экран 9,4" с 2D графикой
  • быстрый доступ клавиша "EASY"
  • быстрый переход в рабочий режим
  • удобный и понятный интерфейс
  • автоматическая калибовка и запуск
  • позиционирование ползуна Y1 и Y2
  • программирование наклонов и скорости ползуна
  • автоматическое вычисление изменений скорости
  • 99 шагов гибки
  • точный контроль положения балки за счет регулировки давления и скорости ее опускания
  • создание программ на компьютере
  • автоматическое вычисление угла и допуска гиба
  • корректировка параметров во время гибки(можно вносить)
  • увеличенный объем библиотеки инструментов
ОСОБЕННОСТИ СИСТЕМЫ ЧПУ ER 70:

  • удобный контроллер по приемлемой цене,высокое качество исполнения
  • проектиование и моделирование 2D изделия
  • 2D графический контроль
  • автоматический расчет целевого позиционирования X и R
  • автоматический расчет длины развертки
  • автоматический расчет внутреннего радиуса и хода
  • автоматическое позиционирование Y1 и Y2 в соответствии с величиной угла
  • рабочая система WINDOWS
  • ЖК-экран размер 10,4"
  • память верхнего и нижнего инструмента
  • резервное копирование данных при помощи USB
  • объем памяти программ для 1000 деталей
  • свойства программирования до 99 шагов




СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • ЧПУ CYBELEC DNC 600S GRAPGICAL 2D CONTROLLER
  • Оси Y1+Y2+X
  • Задний упор, управляемый ЧПУ по оси X, оснащенный шарико-винтовой парой и высокоточным двигателем
  • Гидравлическая система марки Hoerbiger
  • Высокочувствительные линейные датчики, обеспечивающие синхронизацию осей Y1 и Y2
  • Автоматическая настройка усилия гибки
  • Электрическая система марки Siemens
  • Возможность получения с одного раза желаемого угла гибки, после ввода типа материала, толщины, ширины и длины листа
  • Автоматическая настройка позиций заднего упора и последовательность гибки согласно программе
  • Автоматический расчет рабочего хода, соответствующего заданному углу гибки
  • Совместимость сгибаемых деталей и инструментов
  • Возможность повторного вызова сохраненных программ
  • Универсальный инструмент: 4-х ручьевая V-образная закаленная матрица и пуансон на всю длину
  • Механическая система зажима пуансона типа Amada-Promecam
  • Эргономичная и мобильная панель управления
  • Верхняя гибочная балка с точной настройкой параллельности по многим точкам
  •  Пальцы заднего упора, регулируемые с точностью до 0,01 мм
  • Передний суппорт с Т-образным пазом
  • Соответствие нормам безопасности СЕ
  •
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

  • Контроллер ER 70 или ER 90
  • Система контроля заднего упора по осям X1-X2-R1-R2-Z1-Z2 в различной комбинации
  • Компенсация прогиба управляемая вручную или от ЧПУ
  • Передняя световая система защиты
  • Передняя лазерная система защиты
  • Пневматическая и гидравлическая системы крепления пуансона
  • Система крепления инструмента Wila
  • Передний суппорт на подшипниковых опорах
  • Система охлаждения масла
  • Автоматическая система смазки направляющих
  • Увеличение раскрытия до 1500 мм, глубина зева до 750 мм
  • Специальный инструмент

ХАРАКТЕРИСТИКИ ПОСТАВЛЯЕМЫХ МОДЕЛЕЙ:

Модель пресса
 POWER BEND PRO
POWER Bend
Pro 1270-40
Power Bend
Pro 1270-60
POWER Bend
Pro 2100-40
POWER Bend
Pro 2100-60
POWER Bend
Pro 2600-60
POWER Bend
 Pro 2600-100
POWER Bend
Pro 2600-135
POWER Bend
Pro 3100-100
Длина гибки,мм 1270 1270 2100 2100 2600 2600 2600 3100
усилие гибки,тонн 40 60 40 60 60 100 135 100
 расстояние
 между колоннами,мм
1050 1000 1700 1700 2200 2200 2200 2600
скорость подвода инструмента/
скорость обратного хода мм/с
140/170 200/165 140/170 200/165 200/165 200/155 160/120 200/155
скорость гиба мм/с 17 14 17 14 14 10 10 10
перемещение ось X,мм 800 800 800 800 800 800 800 800
кол-во передних поддержек
листа,шт
2 2 2 2 2 2 2 2
емкость масло,мл 80 80 150 150 150 150 200 150
мощность двигателя,квт 6 8 6 8 8 8 11 8
ход ось С,мм 170 275 275 275 275 275 275 275
максим.ход, мм 387 530 387

530 530 530 530 530
глубина отверстия зев,мм 350 410 350 410 410 410 410 410
высота стола,мм 850 900 850 900 900 900 900 900
длина станка,мм 2150 2250 2900 3250 3750 3750 3750 4250
ширина станка,мм 1650 1960 1650 1960 1960 1960 2050 1950
высота станка, мм 2300 2750 2300 2750 2750 2800 2800 2800
Вес товара,кг 3050 4150 3950 5650 6050 6850 8250 7450
Модель пресса
POWER BEND PRO
3100-135 3100-175 3100-220 3100-260 3100-320 3100-400 3100-500 3760-175
Длина гибки,мм 3100 3100 3100 3100 3100 3100 3100 3760
Усилие гибки,тонн 135 175 220 260 320 400 500 175
расстояние между колннами,мм 2600 2600 2600 2600 2600 2550 2550 3250
скорость подвода инструмента/
скорость обратного хода (мм/с)
200/120 180/135 180/160 140/135 140/150 110/130 80/65 180/135
рабочая скорость гиба(мм/с) 10 10 11 11 10 10 10 10
перемещение ось Х,мм 800 800 800 800 800 1000 1000 800
кол-во передних поддержек
листа(шт)
2 2 2 2 2 2 2 2
емкость масла(л) 200 200 300 300 400 400 200 200
мощность двигателя Квт 11 15 19 22 30 30 30 15
ход,мм 275 275 275 275 375 375 275 375
величина максим.хода,мм 530 530 530 530 650 650 675 550
глубина отверстия,зев мм 410 410 410 410 410 510 510 410
высота стола,мм 900 900 900 900 900 1000 1020 900
ДхШхВ габариты,мм 4250х2050
х2850
4250х2150
х2800
4550х2250
х3200
4550х2350
х3470
4550х2450
х3750
4550х2650
х2800
4550х2650
х2900
4900х2150
х3150
масса,кг 8650 9450 11500 1500 17300 21200 27400 10950
