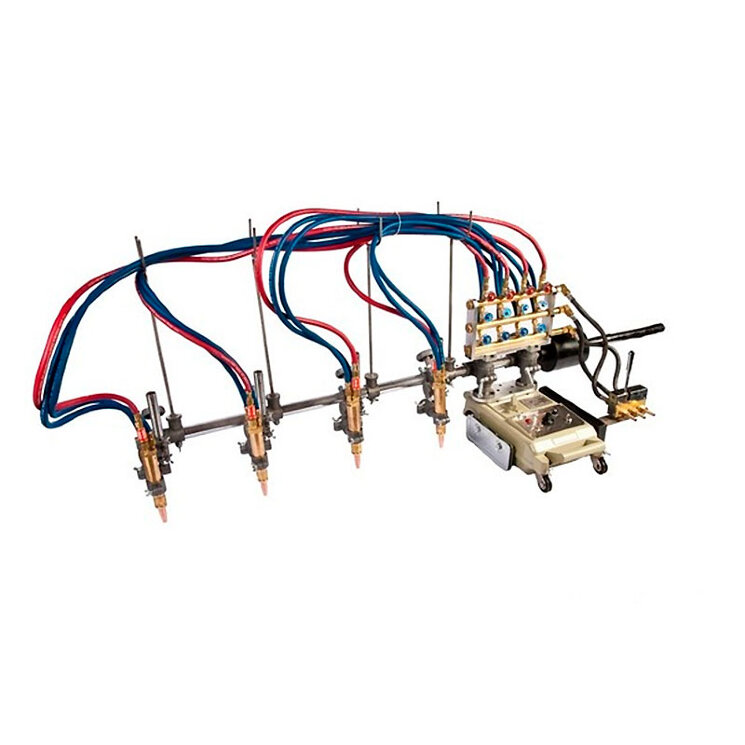

газорезательная машина на рельсах Huawei GCD5-100

Машина для прямолинейного реза, движение по рельсу, электронная регулировка скорости, пять резаков.Самоходные портативные машины для резки GCD5-100 предназначены для прямолинейного раскроя листового металла толщиной до 50 мм и шириной до 1500 мм на полосы в заводских условиях. Консоль имеет противовес, что обеспечивает устойчивость машины. На отдельном кронштейне установлен блок газовых вентилей и центральный клапан, подающий режущий кислород одновременно на все установленные резаки. Стабильность скорости перемещения достигается за счет двухстороннего привода. Плавная регулировка скорости перемещения . Конструкция держателя позволяет поворачивать резак на угол до 45 градусов и перемещать его в зону реза по зубчатой рейке. Высокое качество реза и точность достигается за счет использования современных резаков с высокоскоростными соплами.

Особенности

• Долговечность и простота эксплуатации.
• Легкий, прочный и компактный корпус.
• Встроенный газораспределитель, обеспечивающий подготовку газокислородной смеси, регулировку мощности и структуры пламени.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать перемещение тележки и работу резака.

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Кабель питания.
• Газовый распределитель с шлангами и 5-ю резаками.
• Разъём подключения к газовому распределителю — 2 шт.
• Набор для очистки отверстий в мундштуках.
• Направляющая.
• Противовес — 2 шт.
• Маятник с направляющей.
• Держатель шлангов — 4 шт.
• Подвижный узел — 5 шт.
• Неподвижный узел — 2 шт.
• Комплект (сопло + мундштук) G03-1 — 5 шт.
• Комплект (сопло + мундштук) G03-2 — 5 шт.
• Комплект (сопло + мундштук) G03-3 — 5 шт.
• Направляющий рельс.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                  220В

Двигатель                                                                                    110 В, 50 Гц, 30 Вт

Количество резаков                                                                    5

Скорость мм/мин                                                                         50-750

Толщина разрезаемого материала                                            5-50мм

Угол скоса кромки, °                                                                    ±45

Максимальный диаметр вырезаемых отверстий                     70-1000мм

рабочий газ                                                                                  пропан/ацетилен

Габариты                                                                                      520х1470х560мм

Вес                                                                                                58,5кг
