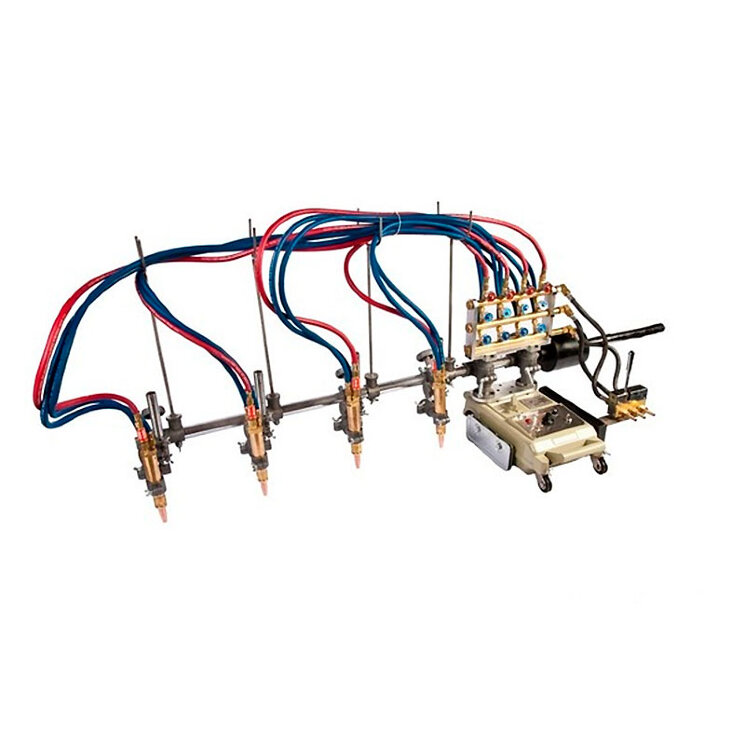

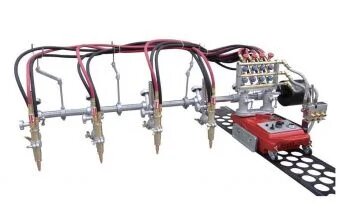

газорезательная машина на рельсах Huawei GCD4-100

Портативная машина, предназначенная для резки листового металла толщиной от 5 до 50 мм на полосы шириной до 1000 мм и снятия V-, Х- и Y-образной фаски под сварку.

Оснащена четырьмя газокислородными резаками, установленными на самоходной тележке, которые могут работать как вместе, так и раздельно. Для получения заготовок различной ширины расстояние между резаками регулируется.

Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами..

Особенности

• Долговечность и простота эксплуатации.
• Легкий, прочный и компактный корпус.
• Встроенный газораспределитель, обеспечивающий подготовку газокислородной смеси, регулировку мощности и структуры пламени.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать перемещение тележки и работу резака.

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Кабель питания.
• Газовый распределитель с шлангами и 4 резака.
• Разъём подключения к газовому распределителю — 2 шт.
• Направляющая.
• Противовес.
• Маятник с направляющей.
• Держатель шлангов — 3 шт.
• Подвижный узел — 4 шт.
• Неподвижный узел — 2 шт.
• Комплект (сопло + мундштук) G03-1 — 4 шт.
• Комплект (сопло + мундштук) G03-2 — 2 шт.
• Комплект (сопло + мундштук) G03-3 — 4 шт.
• Комплект (сопло + мундштук) G03-2# — 2 шт.
• Направляющий рельс.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                             220В

частота вращения двигателя                                                                4200об/мин

рабочий газ                                                                                            пропан/ацетилен

Количество резаков                                                                                4

угол фаски                                                                                              0-45°

Скорость мм/мин                                                                                    50-750

Толщина разрезаемого материала                                                       5-50мм

Максимальный диаметр вырезаемых отверстий                                70-1000мм

Габариты                                                                                                 520х1470х560мм

Вес                                                                                                           50кг
