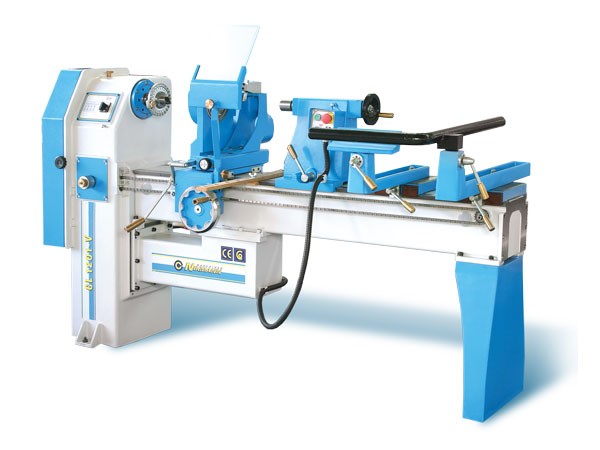

токарно-копировальный станок по дереву CL 1201 Brassa

Токарный станок CL 1201 предназначен для обработки изделий из древесины в центрах, в патроне или планшайбе. Он объединяет в себе оптимальные режимы обработки, надежность и точность обработки. Массивный шпиндель, работающий с 4-мя скоростями вращения, даже при обработке крупных изделий обеспечивает оптимальную производительность. На токарном станке возможно выполнение следующих операций: вытачивание деталей с максимальным диаметром 1200 мм, фрезерование винтовых (спиральных) каналов с определенным шагом по прямым и профильным поверхностям. Возможно изменения направления движения вращения шпинделя. На станке имеется переносной пульт управления, который может перемещаться на переднюю колонну и заднее седло. Также установлены: ограничитель толщины стружки, задняя бабка с ведущим центром, продольный и поперечный суппорт, термическая защита двигателя при перегревах и перегрузках (степень IP54), пыле- и влагозащищенное исполнение электрооборудования (степень IP54). Передняя колонна и задняя опора изготовлены из чугуна. Корпус сделан из стали, и имеет прочную сварную конструкцию. Станок комплектуется копировальным устройством, позволяющим вытачивать детали по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью. При помощи фрезерной приставки можно вытачивать продольные пазы по всей длине детали (максимальная длина 1270мм). Существует возможность наращивания станины станка, это увеличивает максимальную длину обрабатываемой детали. Предлагаются две удлинительные секции – 508 мм и 1270 мм. Предусмотрена возможность установки частотного управления оборотами шпинделя с плавной регулировкой от 0 до 3 900 об/мин. Со станком поставляется дополнительные приспособления:

1.Держатель шаблонов с копиром.

2.Ножевая опора 254мм.

3.Ножевая опора для тарелок ф1200мм

4.Устройство для изготовления спиралей с делительным приспособлением.

5.Центр вращающийся.

6.Центр ведущий назубренный ф20,40мм.

7.Планшайба 254мм

8.Резцы V-образный-2шт; прямой-2шт.

9.Подвижный люнет.

10.Стойка для 4-х долот.

11.Шток для выбивания инструмента.

12.Держатель ручного фрезера.

13.Электронный регулятор вращения шпинделя.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Максим.длина детали                                                     1270мм

Максим.длина детали при снятом мосте                       300мм

Максим.длина детали при удлинении 20/50"                1778/2540мм

Высота центров                                                               1150мм

Высота центров над направляющими                           305мм

максим.обрабатываемый диаметр над направляющими

/над ножевой опорой 254мм/над суппортом

/ при копировании/при снятом мосте                            610/430/420/420/1200мм

Глубина/длина копирования                                          65/1270мм

Диаметр/длина эталонной детали                                150/1270мм

Внешняя резьба перед.края шпинделя                        М45х4,5мм

Отверстие в шпинделе                                                   D=19/МК3

Задняя бабка ход пиноли                                              140мм

Конус пиноли                                                                  МК3

Обороты шпинделя                                                        375 / 1000 / 2350 / 3250 об/мин

Мощность двигателя                                                      1,1Квт

Габариты ДхВхШ                                                             2105х1225х1000мм

Необходимая площадь/площадь с удлинением           3000х2000/3540х2000мм

Вес станка с удлинением                                               700кг
