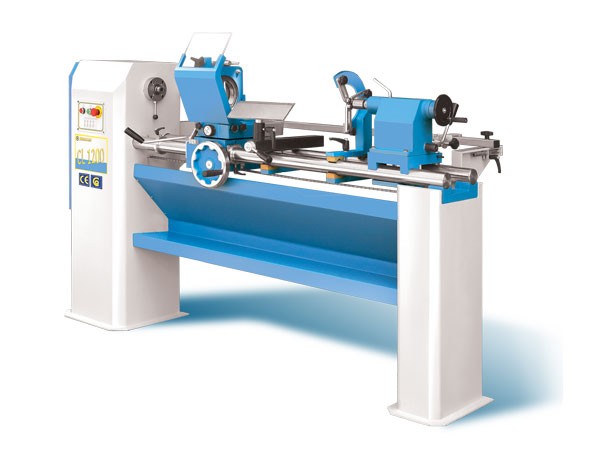

токарно-копировальный станок по дереву CL 1200A Brassa

Токарно-копировальный станок CL-1200A, который предназначен для производства токарных изделий из дерева, а также для вытачивания профильных и декоративных издtлий. Модель CL-1200A оснащена автоподачей суппорта от 0 до 3м/мин. с плавной регулировкой Оригинальной конструкцией станка является то, что работа на нем может осуществляться 2-мя резцами. Первый резец установлен на неподвижном люнете и служит для производства круглой заготовки, причем, съем материала за один проход может достигать 10мм. При помощи неподвижного люнета и резца, установленного на нем, можно производить круглые заготовки различного диаметра от 220 до 215 мм и длиной от 50 до 1100 мм. Регулировка резца производится специальным приспособлением. Резцом, который установлен на копировальной каретке, можно вытачивать профильные детали по копиру, причем копиры могут использоваться как плоские, так и готовые изделия (например, балясина, колонна и др.). Оригинальное специальное устройство для крепления копира позволяет быстро настраивать станок на новую работу. Для производства длинных изделий в комплект станка входит подвижный люнет, который устанавливается на направляющие штанги как дополнительная опора. подвижный люнет исключает возможность прогиба и вырывания длинной заготовки во время ее обработки. Станок также комплектуется делительной планшайбой, которая позволяет производить многогранные изделия, используя фрезерноt приспособление, которое поставляется заводом-изготовителем как опция.

Cтандартное оснащение станкa:

1. Люнеты- подвижный, неподвижный .

2. Патрон ф16мм, с хвостовиком МК2.

3. Центр вращающийся ф20;40мм.

4. Центр ведущий назубренный ф20;40мм

5. Втулка ведущая конусная ф40мм.

6. Планшайба ф200м.

7. Резцы, V-образный и прямой.

8. Фрезерно-делительное приспособление.

9. Шток для выбивания инструмента, двух видов.

10. Держатель ручного фрезера. Ф43мм или площадка от 90 до 200мм.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Максим.длина детали                                                               1200мм

Высота центров                                                                         1100мм

Высота центров над направляющими                                      215мм

максим.обрабатываемый диаметр

над направляющими/над суппортом/ при копировании          400/215/215мм

Глубина/длина копирования                                                      60/1200мм

Диаметр/длина эталонной детали                                             150/1200мм

Внешняя резьба перед.края шпинделя                                     М33х3,5мм

Отверстие в шпинделе                                                                D=14,9/МК2

Задняя бабка ход пиноли                                                           140мм

Конус пиноли                                                                               МК2

Обороты шпинделя                                                                     500 / 1000 / 2000 / 2800 об/мин

Мощность двигателя                                                                   1,1Квт

Габариты ДхВхШ                                                                          2105х1225х1000мм

Необходимая площадь                                                                2500х1800мм

Вес                                                                                                395кг
