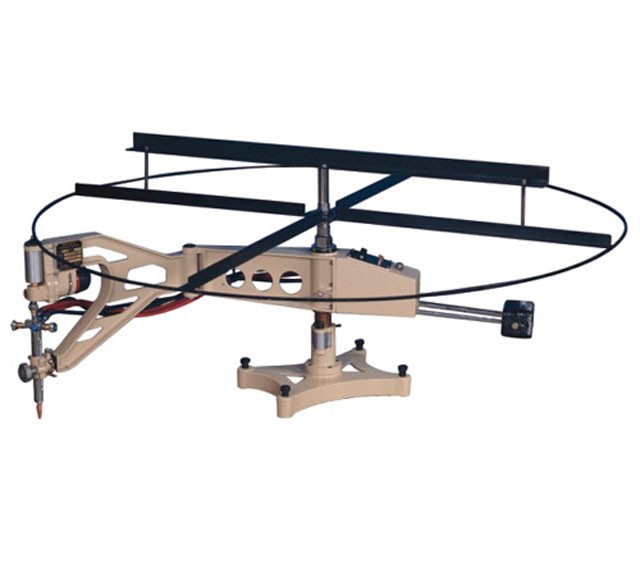

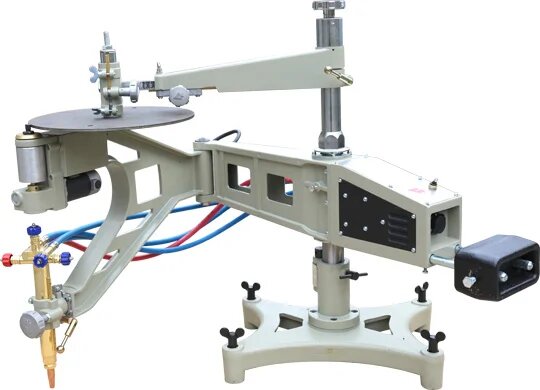

шарнирная газорезательная машина Huawei CG2-150 А

Шарнирная машина для резки по шаблону, размер вырезаемой детали до 1270х1270 мм.Газорезательная машина CG2-150A.Машины серии CG2-150A – это шарнирно-копировальные машины, работающие по шаблону (стальному копиру). Предназначены для раскроя листового материала на заготовительных участках судостроительных и других предприятий. Вырезка деталей производится по заранее изготовленному шаблону. Данное оборудование является аналогом шарнирных машин для резки Факел-Ш, Огонек, IK-84D (Koike, Япония).

Выравнивание:

Для получения заготовки с необходимыми размерами (плюс допуск на обработку) необходимо правильно подобрать размеры шаблона. Для этого необходимо к размеру заготовки (чистовому) прибавить припуск на последующую механическую обработку и вычесть разницу Х, считаемую по формуле: R (магнитного ролика) - r (1/2 ширины реза) = Х (разница в размере между шаблоном и получаемой заготовкой).
r - принимается для мундштуков №0-3 равным 3 мм, а для №4 - 4 мм.

Комплектация

• Каретка CG2-150A.
• Стандартная комплектация резака.
• Сопло для резки ацетиленом - 1 шт.
• Кабель питания.
• Разъем для подачи газа.
• Руководство эксплуатации.
• Сертификат квалификации.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                                220В

Количество резаков                                                                                  1

Скорость мм/мин                                                                                       50-750

Толщина разрезаемого материала                                                          6-100

Максимальный диаметр вырезаемых отверстий                                    20-600мм

Линейный рез мм                                                                                      1200мм

прямоугольная резка                                                                                400×900 мм, 450×750 мм

Габариты                                                                                                    1190х335х800мм

Вес                                                                                                              56,5кг
