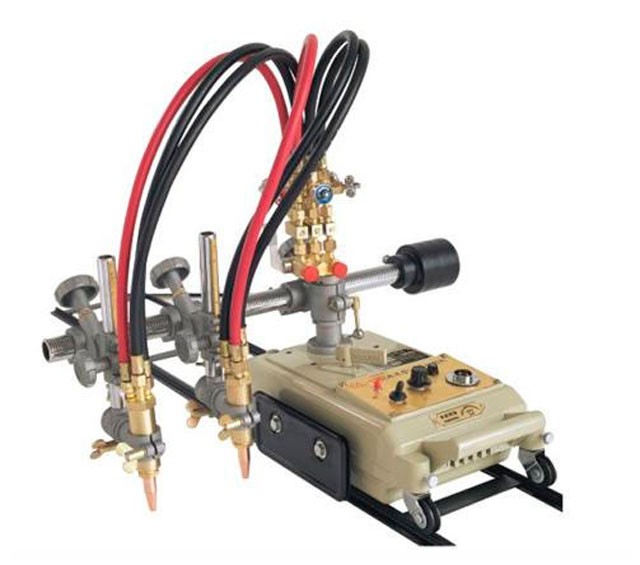

газорезательная машина на рельсах Huawei CG1-100

  Газорезательная машина CG1-100 используется для точной прямолинейной резки и роспуска листов металла на полосы за один проход по направляющим рельсам и вырезания кругов от 200 мм с помощью циркульного устройства применяется мобильная газорезательная машина CG-100, оснащенная двумя газовыми резаками. Способность поворачивать резак на угол до 45 градусов дает возможность CG1-100 нарезать фаску, в том числе V–образной формы. Оснащена блоком электронного управления, что позволяет обеспечить стабильную скорость резки и плавную регулировку, поэтому при правильной настройке поверхность полученной кромки не требует дальнейшей обработки.
В процессе работы газорезательной машиной у некоторых производственников возникает потребность в вырезке окружностей или фланцев из листового металла. Для этого используется циркульное приспособление. Радиус вырезаемой окружности – от 200 мм до 2000 мм..

Особенности

• Простота и безопасность эксплуатации.
• Легкий, прочный и компактный литой корпус из алюминия.
• Регулируемый угол наклона резака в пределах ±45°.
• Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
• Оснащена двумя газокислородными резаками, установленными на самоходной тележке, которые могут работать как вместе, так и раздельно.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать скорость и направление перемещения тележки, включать/отключать подачу газа к резаку и аварийно выключать машину.
• Поверхность полученной кромки может достигать класса чистоты 12.5, что не требует дальнейшей обработки.

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Газовый распределитель с шлангами и двумя резаками.
• Разъём подключения к газовому распределителю, 2 шт.
• Крепление штанги к каретке.
• Штанга.
• Противовес.
• Циркуль.
• Подвижной узел, 2 шт.
• Кабель питания.
• Комплект (сопло + мундштук) G03-1, 2 шт.
• Комплект (сопло + мундштук) G03-2, 2 шт.
• Комплект (сопло + мундштук) G03-3, 2 шт.
• Набор для очистки отверстий в мундштуках.
• Направляющий рельс (1850×215×20, 8 кг).

ТЕХНИЧЕСКИЕ ДАННЫЕ:

напряжение питания                                                                   220В

Количество резаков                                                                      2

Скорость мм/мин                                                                          50-750

Толщина разрезаемого материала                                             5-100мм

Максимальный диаметр вырезаемых отверстий                      200-2000мм

Габариты                                                                                      435×210×240 мм

угол фаски                                                                                     0-45°

рабочий газ                                                                                   ацетилен/пропан

Вес                                                                                                  21кг
