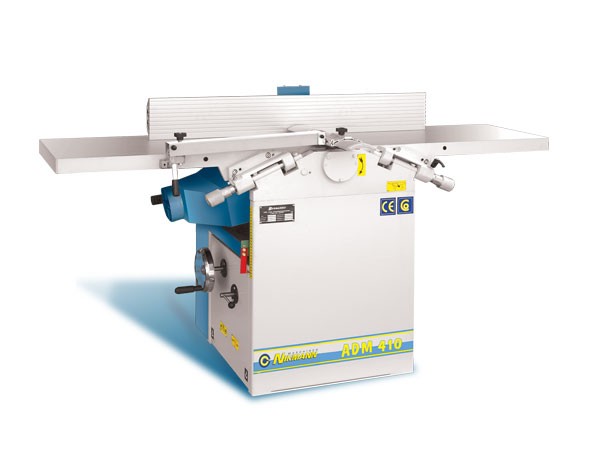

фуговально-рейсмусовый станок ADM-410 Brassa

Станок предназначен для прямолинейного одностороннего строгания и рейсмусования изделий из древесины по плоскости и снятия фасок под углом. Применяется в мелкосерийном производстве. Жесткая сварная конструкция станины и динамично сбалансированный ножевой вал обеспечивают уровень вибрации станка не превышающий уровня вибрации на станках с литой станиной. Достоинством станка является наличие 4– ех ножевого вала с высокой частотой вращения, а также электродинамическая остановка режущего вала, высокая степень безопасности: грейферная защита от обратного удара, мостовая зажита ножевого вала, ограничитель передвижения рейсмусового стола по высоте для предотвращения контакта с ножевым валом и другие защитные устройства обеспечивают правильную эксплуатацию при соблюдении необходимых мер по технике безопасности. Шлицованные планки на концах фуговальных столов снижают уровень шума. Стол рейсмуса оборудован боковыми упорами для ограничения рабочей ширины Возможность подъема-опускания столов и надежная их фиксация позволяет снимать заданный слой материала качественно и равномерно по всей длине заготовки. Подъем и опускание стола рейсмуса осуществляется при помощи центральной колонны ( пиноли ) и может блокироваться в настроенном положении. Для улучшения скольжения заготовки стол рейсмуса снабжен 2-мя роликами. Поперечная направляющая линейка (опорная рейсшина) перемещается в зависимости от ширины строгаемого материала и может быть установлена на нужный угол в вертикальной плоскости до 45º

ФУГОВАЛЬНОЕ УСТРОЙСТВО

Рабочая ширина максим.                                                                    410мм

Длина рабочего стола                                                                          1800 мм

Максим.толщина снимаемого слоя                                                     6 мм

Диаметр ножевого вала                                                                        100мм

Количество ножей                                                                                  4 шт

Размер опорной рейсшины                                                                  1100х155мм

Наклон опорной рейсшины                                                                   90-45 град.

Размер ножей/материал                                                                        410х35х3мм HSS.

Мощность двигателя(фуганок+рейсмус)                                               3,0Квт

РЕЙСМУСОВЫЙ УЗЕЛ

Рабочая ширина максим.                                                                      406мм

Длина рабочего стола                                                                            650мм

Ширина снимаемого слоя максим.                                                       3мм

Максим/миним размер детали                                                              4/225мм

Скорость подачи                                                                                     6 м/мин

Вес станка                                                                                               510кг
