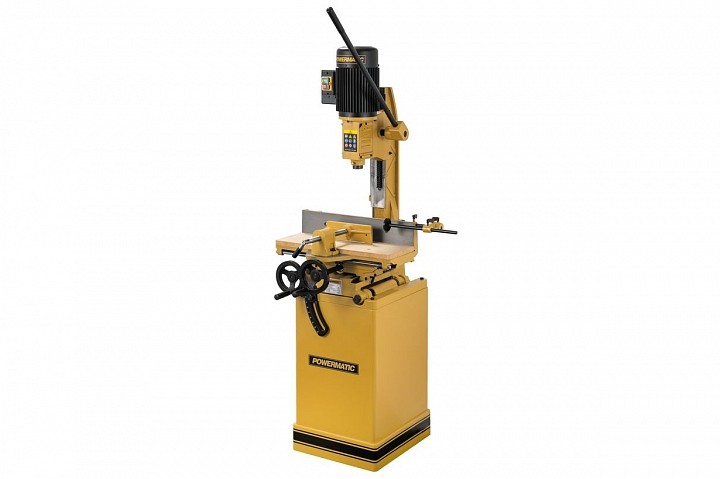

пазовально-долбежный станок jet Powermatic 719T

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом угла наклона стола. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации.Для точной работы предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этой цели сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

ОСОБЕННОСТИ ПАЗОВАЛЬНО-ДОЛБЕЖНОГО СТАНКА JET:

• Реечный механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки
• Координатный рабочий стол с маховиками подачи по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой
• Возможность поворота колонны на 180° для работы с высокими заготовками над полом

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Производитель                                                                           WMH Tool Group AG

Потребляемая мощность                                                          1300 Вт

Выходная мощность                                                                  750 Вт

Размеры рабочего стола                                                            520х180мм

Число оборотов                                                                          1400 об/мин

Напряжение                                                                                230 Вольт

Ход                                                                                               200 мм (сверла)

максимальный размер резца тверд/мягкие породы                               19/25мм

ход стола по осям продольный/поперечный                                           400/100мм

максимальное расстояние от упора до резца                                        100мм

Максимальный проход по высоте                                             195мм

Наклон                                                                                         До 35?(стол)

габаритные размеры станка                                                                    540х550х1880мм

Вес                                                                                               125 кг
