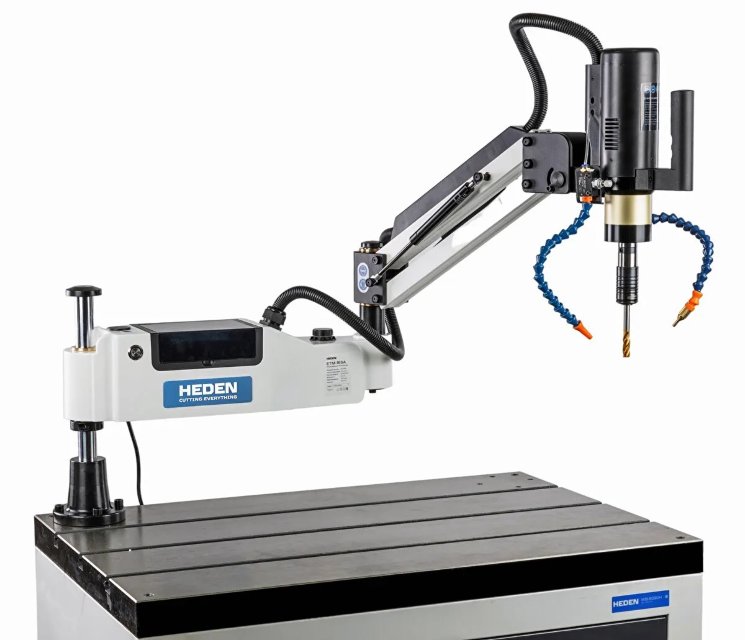

Электрический резьбонарезной манипулятор Heden ETM-16 SA

Резьбонарезной станок ETM-16 SA — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.

Используется для нарезания резьбы до М16 с помощью метчиков в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ. Для подключения системы требуется компрессор с давлением 6-8 бар

Особенности

• Автоматическая система подачи СОЖ с возможностью программирования временных интервалов.
• Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
• Возможно нарезание метрической и дюймовой резьбы.
• Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки
• Быстрая смена резьбонарезной головки.
• Подача сжатого воздуха при возвращении метчика в исходное положение сокращает износ инструмента.
• Эффективное удаление стружки по время процесса обеспечивает высокую точность нарезания резьбы.
• Управление серводвигателем как в ручном, так и в автоматическом режимах.
• В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
• Настройка одновременной работы компрессора для выдувания обрезков и системы СОЖ.
• Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
• Универсальное расположение поворотной консоли.
• Сокращение времени нарезки резьбы в 5-10 раз.
• Блок управления с сенсорным экраном.
• Может дополнительно оснащаться втулками для плашек, что позволяет нарезать наружную резьбу.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

КОМПЛЕКТ ПОСТАВКИ:

• Манипулятор резьбонарезной ETM-16 SA.
• Инструкция по эксплуатации.
• Стойка.
• Винты крепления стойки М8 — 4 шт.
• Кабель питания.
• Ключи шестигранные 5 мм и 8 мм.
• Набор головок резьбонарезных GTM12 DIN M3-M16 для метчиков с ключом:
• М3 3.5×2.7
• М4 4.5×3.4
• М5-6 6×4.9
• М8 8×6.2
• М10 10×8
• М12 9×7
• М14 11×9
• М16 12×9
