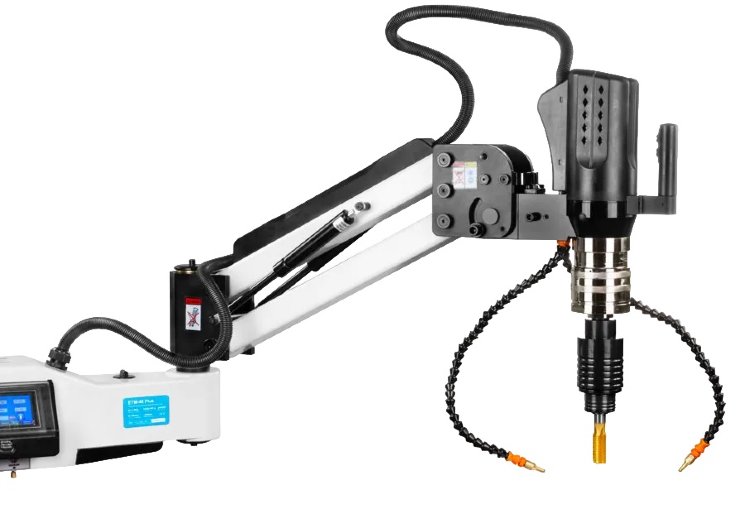

Электрический резьбонарезной манипулятор Heden ETM-48 Plus

Резьбонарезной станок ETM-48 Plus — электрический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение электрического привода: вертикальное, горизонтальное и на 360° в каждом положении.

Используется для нарезания резьбы до М48 с помощью метчиков в различных заготовках из металла, пластика и других материалов. Оснащен системой подачи СОЖ и автоматическим удалением стружки. Для подключения системы требуется компрессор с давлением 6-8 бар

Особенности

• Автоматическая система подачи СОЖ с возможностью программирования временных интервалов.
• Двойная система защиты метчика от поломки, состоящая из предохранительной головки и программного обеспечения, которые при излишней нагрузке прекращают движение.
• Возможно нарезание метрической и дюймовой резьбы.
• Для работы с необходимым размером и стандартом метчиков (DIN 371, DIN 376, ISO, JIS) используются соответствующие резьбонарезные головки
• Быстрая смена резьбонарезной головки.
• Подача сжатого воздуха при возвращении метчика в исходное положение сокращает износ инструмента.
• Эффективное удаление стружки по время процесса обеспечивает высокую точность нарезания резьбы.
• Управление серводвигателем как в ручном, так и в автоматическом режимах.
• В корпус установлены медные подшипники скольжения, которые отличаются своей прочностью и минимальным коэффициентом трения.
• Настройка одновременной работы компрессора для выдувания обрезков и системы СОЖ.
• Нарезание как правой, так и левой резьбы в разных плоскостях и глубоких отверстиях.
• Универсальное расположение поворотной консоли.
• Сокращение времени нарезки резьбы в 5-10 раз.
• Блок управления с сенсорным экраном.
• Может дополнительно оснащаться втулками для плашек, что позволяет нарезать наружную резьбу.
• Расширить диапазон нарезаемой резьбы можно при помощи дополнительных резьбонарезных головок

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

КОМПЛЕКТ ПОСТАВКИ:

• Манипулятор резьбонарезной ETM-48 Plus.
• Переходник GTM48 - GTM24.
• Набор головок с предохранителем: DIN 376: М12, М14, М16, М18, М20, M22-24 с ключом.
• Головка резьбонарезная: M27, M30, M33, M36, M39-42, M44-50.
• Винт крепления стойки, 4 шт.
• Стойка.
• Кабель питания.
• Инструкция по эксплуатации.
