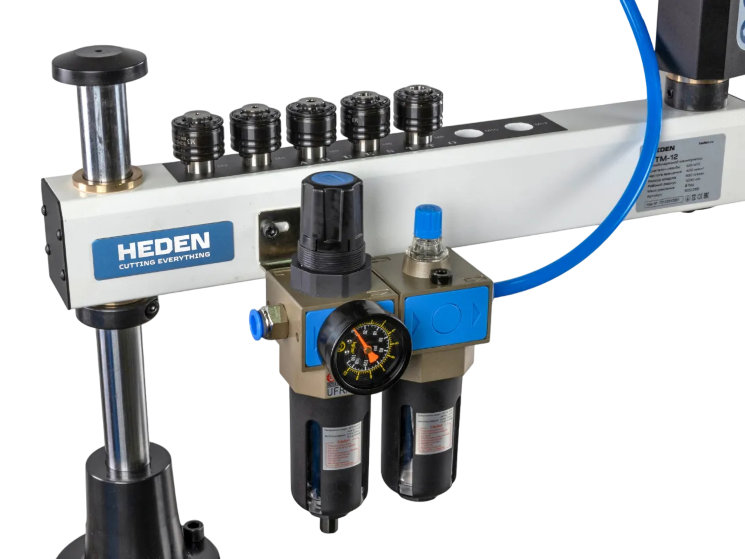

Пневматический резьбонарезной манипулятор Heden PTM-12

Станок для качественного нарезания резьбы от М3 до М12 с помощью метчиков в различных заготовках из металла, пластика и других материалов.

Оснащается специальными патронами для плашек, что позволяет нарезать наружную резьбу.

Резьбонарезной станок PTM-12 — пневматический манипулятор c универсальным расположением привода. Комплектуется поворотным модулем, который может изменять расположение пневматического привода на необходимое для нарезки резьбы в пространстве: вертикальное, горизонтальное и на 360 градусов в каждом положении..

Производитель-HEDEN

Рабочий инструмент необходимы для выполнения работ

 метчик  сверло   СОЖ     Стружкосборник

Комплектация

• Манипулятор PTM-12.
• Инструкция по эксплуатации.
• Набор резьбонарезных головок GTM12 для метчиков (DIN 371: M3, M4, M5/M6, M8, M10; DIN 376: M12 с ключом).
• Система подготовки воздуха.
• Шланг для подачи воздуха.
• Пневмопривод с патроном (установлен).
• Стойка.
• Болты установочные, 4 шт.
• Рама из двух секций.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

• Нарезание резьбы различного размера метчиками разных стандартов (метрических, дюймовых) и с разными хвостовиками ISO (ГОСТ), JIS, DIN371, DIN 376.
• Обеспечивает соосность при нарезании резьбы.
• Нарезание как правой, так и левой резьбы в разных плоскостях за счет специального поворотного устройства, входящего в комплект поставки.
• Сокращение времени нарезки резьбы в 5-10 раз!
• Исключает поломку метчиков.
• Широкий охват рабочей зоны на 900 мм в одну сторону или 1800 мм в обе стороны.
• Оснащен поворотной консолью, которая обеспечивает разные пространственные положения привода для нарезания резьбы: горизонтальное, вертикальное и под любым другим углом.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Патроны для метчиков оснащены специальным устройством, предохраняющим их от поломки при возникающем сопротивлении в режиме нарезки. Резьбонарезной патрон можно настроить на необходимый момент, что позволит производить нарезку в материалах разной твердости.
