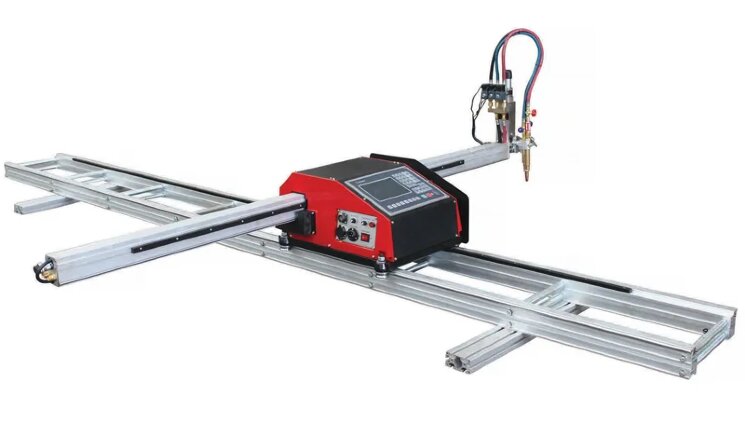

Консольная машина термической резки HNC-1500W-Q-3

Портативная машина газокислородной или плазменной резки, используемая для координатного раскроя металлических листов как на небольших производствах, так и крупных заводах.

Все машины серии HNC оснащены электронным датчиком контроля высоты горелки THC (Torch Height Control). Он позволяет регулировать высоту плазменного резака в зависимости от установленного напряжения на дуге. Тем самым компенсируя неровности листа.

В комплект поставки входит лицензионное ПО FastCAM, позволяющее создавать, редактировать и просматривать файлы во всех популярных CAD форматах, включая CAM, DXF, DWG, NC1 и PDF файлы...

Особенности

• Компактность и небольшой вес.
• Усиленный рельс и дополнительные упоры для более точного позиционирования и реза.
• Интуитивно понятный графический интерфейс.
• Рабочая зона размерами от 1500×2000 мм до 1500×6000 мм.
• Возможность установки газокислородного или плазменного резака.
• Высокая производительность при выполнении большого количества однотипных задач.
• Возможность программирования машины вручную или путем загрузки чертежей в память системы ЧПУ.
• Синхронизация системы управления машины с САПР Autocad, Solidworks, и т.п.
• Отсутствие необходимости специальной подготовки рабочего места.
• Установка машины в помещениях с ограниченным свободным пространством.
• В стандартный комплект входит программное обеспечение FastCam, позволяющее в короткий срок отрисовать чертеж с последующей интеграцией в интерфейс машины.
• Для оптимального контроля высоты горелки в автоматическом режиме предусмотрен модуль THC.

ПО FastCAM состоит из модулей:

1. FastCAM - подготовка чертежа,
2. FastNEST - модуль оптимального раскроя,
3. FastPLOT - модуль контроля раскроя.

Контрольно-исполнительный блок

• USB-разъём.
• Блок питания.
• Система управления машиной, выполненная на базе мультипроцессорной платы.
• Движущая система, состоящая из серводвигателей, системы двигателей продольного перемещения и двигателей консоли.
• Панель управления, оснащенная ЖК дисплеем.
• Блок подключения внешних устройств, таких как источник питания плазматрона, ноутбук, планшет, Bluetooth-приемник и т.п.

Аналогом данной модели с более тяжелым рельсом является HNC-1500W.

Консоль обеспечивает удержание режущего устройства и его поперечное перемещение. Консоль проходит через корпус контрольно-исполнительного блока и перемещается с помощью двигателей. Режущее устройство неподвижно фиксируется на краю свободного плеча консоли, а перемещение осуществляется за счет выдвижения или втягивания консоли.

Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения и передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения

КОМПЛЕКТАЦИЯ:

• Консольная машина HNC-1500W.
• ПО FastCam.
• Автоматический модуль контроля высоты горелки THC.
• Руководство по эксплуатации.
• Инструкция по программированию.
• Обучающий диск.
• Кабель питания.
• Кабель автоподжига.
• Кабель соединения блока управления главным двигателем с кареткой, 2 шт.
• Блок управления горелкой.
• Держатель плазменного резака.
• Газовый распределитель со шлангами и резаком.
• Разъём подключения к газовому распределителю, 2 шт.
• Комплект (сопло + мундштук) G03-1.
• Комплект (сопло + мундштук) G03-2.
• Комплект (сопло + мундштук) G03-3.
• Хомут, 2 шт.
• Ключ рожковый 17/23.
• Ключ рожковый 14/19.
• Набор шестигранных ключей 1,5-6 мм.
• Набор для очистки отверстий в мундштуках.
• Рельс поперечный.
• Рельс направляющий (3615×54×255 мм, 142 кг).

Для достижения максимальной эффективности плазменной резки рекомендуем использовать источники плазменной резки XCUT:

Источник плазменной резки Huawei XCUT-130 XCUT-130 до 20 мм
Источник плазменной резки Huawei XCUT-200

Технические характеристики
