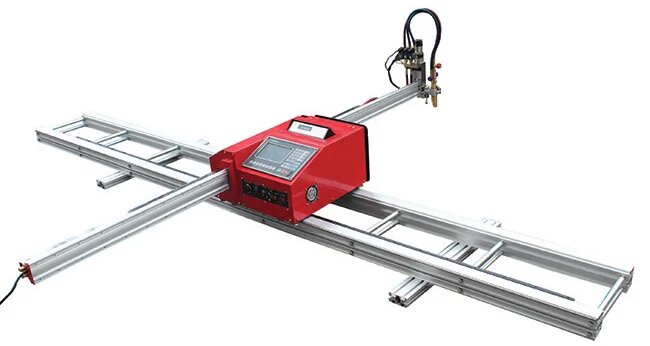

Консольная машина термической резки HNC-1800W-Q-3

Портативная машина газокислородной или плазменной резки, используемая для координатного раскроя металлических листов на небольших производствах и в мастерских.

Состоит из направляющего рельса, контрольно-исполнительного блока и консоли с режущим устройством. В качестве режущего устройства может использоваться газокислородный резак с системой автоматического зажигания или плазматрон..

Особенности

• Компактность,мобильность и небольшой вес.
• Интуитивно понятный графический интерфейс.
• Усиленный рельс и дополнительные упоры для более точного позиционирования и реза.
• Рабочая зона размерами от 1800×3200 мм до 1800×6000 мм.
• Возможность установки газокислородного или плазменного резака.
• Высокая производительность при выполнении большого количества однотипных задач.
• Возможность программирования машины вручную или путем загрузки чертежей в память системы ЧПУ.
• Синхронизация системы управления машины с САПР Autocad, Solidworks, и т.п.
• Отсутствие необходимости специальной подготовки рабочего места.
• Установка машины в помещениях с ограниченным свободным пространством.

Контрольно-исполнительный блок

• USB-разъём.
• Блок питания.
• Система управления машиной, выполненная на базе мультипроцессорной платы.
• Движущая система, состоящая из серводвигателей, системы двигателей продольного перемещения и двигателей консоли.
• Панель управления, оснащенная ЖК дисплеем.
• Блок подключения внешних устройств, таких как источник питания плазматрона, ноутбук, планшет, Bluetooth-приемник и т.п.

Консоль обеспечивает удержание режущего устройства и его поперечное перемещение. Консоль проходит через корпус контрольно-исполнительного блока и перемещается с помощью двигателей. Режущее устройство неподвижно фиксируется на краю свободного плеча консоли, а перемещение осуществляется за счет выдвижения или втягивания консоли.

Такая конструкция позволяет избежать использование сложных и громоздких порталов для размещения и передвижения режущего устройства, при этом обеспечивая достаточно высокую точность позиционирования и перемещения

КОМПЛЕКТАЦИЯ:

• Консольная машина HNC-1800W-Q-3.
• ПО FastCam.
• Автоматический модуль контроля высоты горелки THC.
• Блок управления горелкой.
• Держатель плазменного резака.
• Газовый распределитель со шлангами и резаком.
• Разъёмы подключения к газовому распределителю.
• Комплекты (сопло + мундштук).
• Хомуты.
• Кабель автоподжига.
• Кабели соединения блока управления главным двигателем с кареткой.
• Рельс поперечный.
• Рельс направляющий.
• Кабель питания.
• Набор рожковых ключей.
• Набор шестигранных ключей.
• Набор для очистки отверстий в мундштуках.
• Инструкция по программированию.
• Руководство по эксплуатации + диск с обучением.

Технические характеристики
