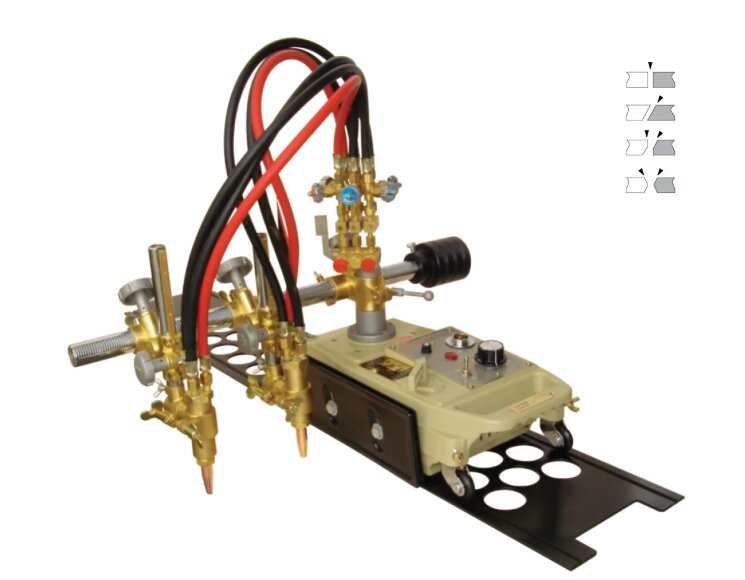

газорезательная машина на рельсах Huawei CG1-100H

  Газорезательная машина CG1-100H предназначенная для выполнения прямолинейной или круговой резки и снятия V-, Х- и Y-образной фаски под сварку на кромках стальных листов толщиной от 5 до 100 мм.

Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами.

Газораспределитель машины снабжен клапаном, открывающим подачу газа к резакам машины и имеющим три рабочих положения:

• закрыто;
• подогревающий кислород и горючий газ открыты;
• режущий кислород, подогревающий кислород и горючий газ открыты...

Особенности

• Долговечность и простота эксплуатации.
• Легкий, прочный и компактный литой корпус из алюминия, оснащенный двойным термозащитным металлическим экраном с тефлоновым покрытием.
• Регулируемый угол наклона резака в пределах ±45°.
• Аналоговая панель управления для регулирования скорости резки в пределах 50-750 мм/мин.
• Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.

Комплектация

• Каретка CG1-100H.
• Стандартная комплектация резака.
• Комплект подвижного узла - 1 шт.
• Сопло - 6 шт.
• Пуансон - 1 шт.
• Кабель питания - 1 шт.
• Руководство эксплуатации.
• Сертификат квалификации.
• Газовый распределитель - 1 шт.
• Шариковый винт М4 - 2 шт.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

напряжение питания                                                                   220В

Количество резаков                                                                      2

Скорость мм/мин                                                                          50-750

Толщина разрезаемого материала                                             5-100мм

Максимальный диаметр вырезаемых отверстий                      200-2000мм

Габариты                                                                                      435×210×240 мм

угол фаски                                                                                     0-45°

рабочий газ                                                                                   ацетилен/пропан

Вес                                                                                                  21кг
