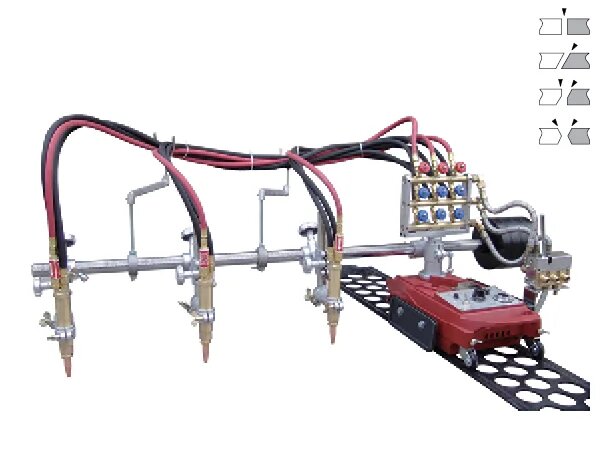

газорезательная машина на рельсах Huawei GCD3-100

Портативная машина, предназначенная для резки листового металла толщиной от 5 до 50 мм на полосы шириной до 1000 мм и снятия V-, Х- и Y-образной фаски под сварку.Оснащена тремя газокислородными резаками, установленными на самоходной тележке, которые могут работать как вместе, так и раздельно. Для получения заготовок различной ширины расстояние между резаками регулируется.Блок резки состоит из газовых вентилей с клапаном, консоли с противовесом и резака, установленного в держателе. Держатель резака имеет реечный механизм, который позволяет перемещать резак вдоль консоли, регулировать высоту установки резака над поверхностью металла, а также устанавливать угол наклона резака в пределах ±45°. Положение резака фиксируется винтами..

Особенности

• Долговечность и простота эксплуатации.
• Легкий, прочный и компактный корпус.
• Встроенный газораспределитель, обеспечивающий подготовку газокислородной смеси, регулировку мощности и структуры пламени.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать перемещение тележки и работу резака.

Комплектация

• Каретка GCD3-100
• Стандартная комплектация резака
• Сопло G03 - 3 шт.
• Сопло G02 - 3 шт.
• Кабель питания.
• Газовый распределитель - 1 шт.
• Шариковый винт М4 - 2 шт.
• Руководство эксплуатации.
• Сертификат квалификации.
• Подвижной узел - 3 шт.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                               220В

Двигатель                                                                                 110 В, 50 Гц, 30 Вт

частота вращения двигателя                                                  4200об/мин

Количество резаков                                                                  3

угол фаски                                                                                 0-45°

Скорость мм/мин                                                                       50-750

Толщина разрезаемого материала                                          5-50мм

рабочий газ                                                                               ацетилен/пропан

Максимальный диаметр вырезаемых отверстий                   70-1000мм

Габариты                                                                                   435×210×24мм

Вес                                                                                             43кг
