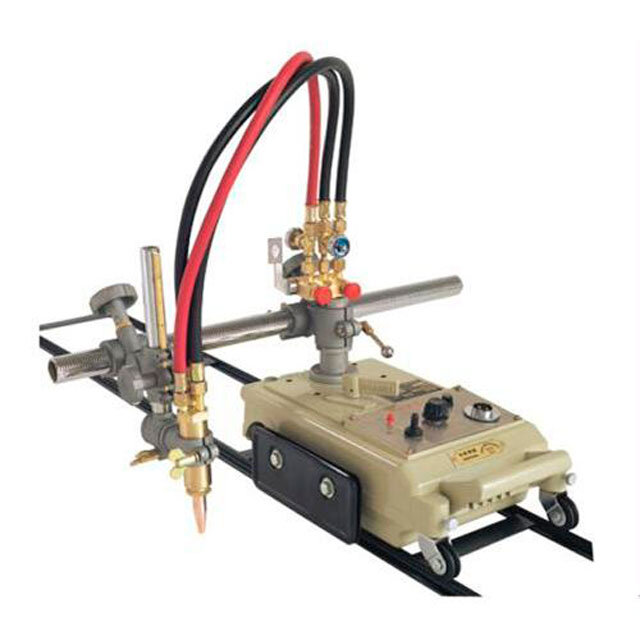

газорезательная машина на рельсах Huawei CG1-30

газорезательная машина на рельсах CG1-30 используется на производстве Для точной прямолинейной воздушно-плазменной резки листового металла от 5 мм по направляющим рельсам и вырезания кругов от 200 мм с помощью циркульного устройства применяется мобильная машина газовой резки CG1-30. Способность поворачивать резак на угол до 45 градусов дает возможность CG1-30 нарезать фаску, в том числе V–образной формы. Машина оснащена блоком электронного управления, что позволяет обеспечить стабильную скорость резки и ее плавную регулировку, поэтому при правильной настройке поверхность полученной кромки не требует дальнейшей обработки..

В процессе работы газорезательной машиной у некоторых производственников возникает потребность в вырезке окружностей или фланцев из листового металла.
Для этого используется циркульное приспособление. Радиус вырезаемой окружности – от 200 мм до 2000 мм.

Особенности

• Простота и безопасность эксплуатации.
• Регулируемый угол наклона резака в пределах ±45°.
• Легкий, прочный и компактный литой корпус из алюминия, оснащенный двойным термозащитным металлическим экраном с тефлоновым покрытием.
• Циркульное приспособление, позволяющее вырезать окружности или фланцы диаметром от 200 до 2000 мм.
• Дополнительные направляющие, которые стыкуются между собой и позволяют увеличить длину линии реза.
• Аналоговая панель управления, позволяющая регулировать скорость и направление перемещения тележки, включать/отключать подачу газа к резаку и аварийно выключать машину.
• Поверхность полученной кромки может достигать класса чистоты 12,5, что не требует дальнейшей обработки.

Комплектация

• Каретка.
• Инструкция по эксплуатации.
• Газовый распределитель с шлангами и резаком.
• Разъём подключения к газовому распределителю - 2 шт.
• Крепление штанги к каретке.
• Штанга.
• Циркуль.
• Подвижной узел.
• Кабель питания.
• Комплект (сопло + мундштук) G03-1.
• Комплект (сопло + мундштук) G03-2.
• Комплект (сопло + мундштук) G03-3.
• Набор для очистки отверстий в мундштуках.
• Направляющий рельс (1850х215х20, 8кг).

Производитель-HUAWEI

Мундштук предназначен для работы с резаками газорезательных машин серии CG, CG2, GCD и другие.
Правильно подобранный мундштук поможет получить качественный рез металла и избежать вторичной механической обработки.
Также позволяет добиться экономичного расхода газа, тем самым добиться хороших экономических показателей.

В стандартной комплектации поставляемые нами газорезательные
машины для резки металла оснащаются пропановыми и ацителеновыми
мундштуками.
Газорезательное оборудование может также поставляться с мундштуками
для кислородно-ацетиленовой резки. Мундштуки для газорезательных
машин подбираются исходя из толщины металла под резку.
Ниже приведены данные по мундштукам, которые позволят добиться
наилучшего качества реза.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                             220В

обороты двигателя                                                                                4200об/мин

угол фаски                                                                                              0-45град

Количество резаков                                                                                1

Скорость мм/мин                                                                                    50-750

Толщина разрезаемого материала                                                       5-100

Максимальный диаметр вырезаемых отверстий                                 200-2000мм

Габариты                                                                                                 435х210х240мм

рабочий газ                                                                                            ацетилен/пропан

Вес                                                                                                          16кг
