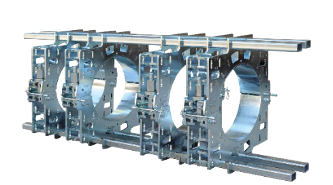

Многофункциональный универсальный позиционер RITMO RAP 315

Многофункциональный универсальный позиционер RAP 315 используется для работы в полевых условиях. Изготовлен из высококачественной и не подвергающейся коррозии стали.
Позиционер имеет четыре основных зажима с функцией удаления овальности. Зажимы могут располагаться на направляющих на любом расстоянии друг от друга. На позиционер дополнительно можно установить цепное устройство для стягивания труб в электросварные муфты. В позиционере можно использовать электросварные муфты любого производителя..

Диапазон свариваемых труб: Ø180, 200, 225, 250, 280, 315мм

Вкладыши поставляются отдельно!

Многофункциональный универсальный позиционер RAP 315 выполняет следующие работы:

1. Удаляет овальность и восстанавливает круглую форму ПЭ-труб.

Овальность удаляется с помощью стяжных винтов с гайкой, расположенных на основном зажиме сбоку.

Стяжной винт с гайкой

Овальность ПЭ-трубы можно удалять отдельно независимо от позиционера.

2. Стягивает трубы и устанавливает их в электросварную муфту.
При вращении штурвала поступательное движение передаётся цепному механизму и трубы, с удаленной овальностью, устанавливаются в муфту без повреждения закладного нагревателя.

3. Центрирует, надёжно фиксирует полимерные трубы во время сварки и охлаждения.

Позиционер обеспечивает соосность и препятствует передаче в зону сварки изгибающих внутренних напряжений свариваемых труб.

На позиционере RAP 315 кроме Ø 315мм, можно сваривать полимерные трубы Ø 180, 200, 225, 250, 280мм. Для этого в основные зажимы устанавливаются сменные редукционные вкладыши.

Редукционные вкладыши

Применение многофункционального универсального позиционера RAP 315 обеспечивает высокое качество сварки, и облегчает труд персонала.
Благодаря небольшим габаритным размерам RAP 315 можно использовать в условиях ограниченного пространства.
