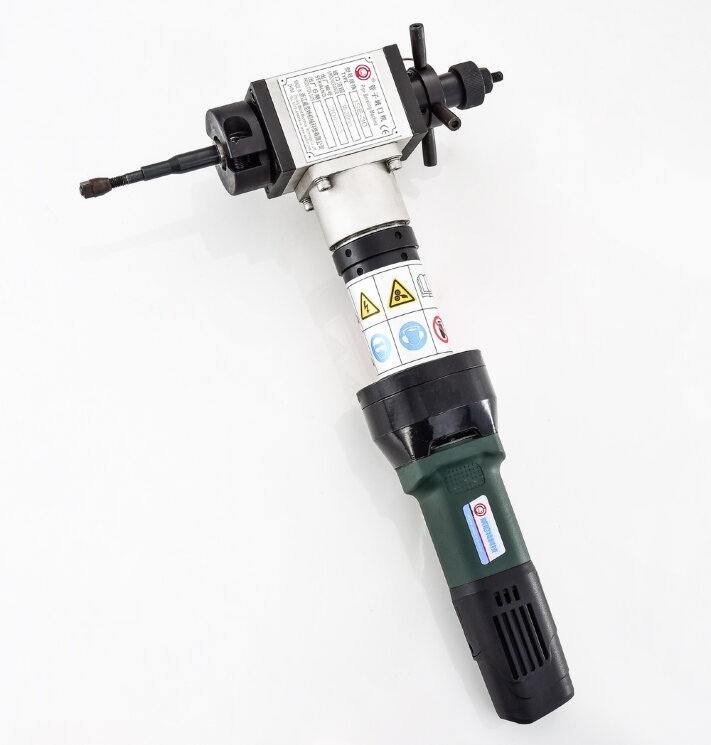

Фаскосниматель для труб Rotorica WE PBM 30

Электрический фаскосниматель переносного типа служит для снятия наружной фаски на металлических трубах диаметром 19-38 мм..

ПРИНЦИП ДЕЙСТВИЯ

• Агрегат позволяет снимать фаску с наружной и внутренней кромки, выполнять торцевание и расточку внутреннего диаметра.
• Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом фаскосниматель закрепляется на внутренней поверхности трубы.
• Агрегат сам центрируется и выравнивается.
• Для торцевания кромки в резцедержатель зажимаются торцовочные резцы (90 град.).
• После включения двигателя, резцы подводятся плавным вращением маховика вручную.
• После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы.
• Для снятия фаски (наружной или внутренней) необходимо установить фасочные резцы с требуемым углом.
• Фаску можно снять полностью или оставить необходимое притупление.
• Для одновременного выполнения операций по торцеванию и снятию фаски, необходимо закрепить в один резцедержатель фасочный резец, а во второй торцовочный резец. Чтобы за один проход снять фаску и выровнять торцовую поверхность под притупление, для этого фасочный резец выставляется с опережением торцовочного на необходимую величину.

ОСОБЕННОСТИ:

• Переносная разборная конструкция
• Подача резцов осуществляется вручную
• Электропривод с питанием от сети 220 В
• Фаскосниматель устанавливается на трубы и закрепляется изнутри самоцентрирующимся 3-х кулачковым зажимом
• Для снятия фаски с труб с толщиной стенки до 15 мм
• Для снятия фаски с труб с толщиной стенки до 75 мм в маркировке изделия указан индекс "2"

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Диапазон зажима                                                                             16-28мм

максимальный наружный диаметр                                                 19-38мм

Максимальная толщина стенки мм                                                  15мм

Ход подачи резцодержателя                                                             35мм

Частота вращения/подача мм                                                           58мм

Привод                                                                                                 электро

мощность двигателя                                                                           1200Вт

Вес                                                                                                        12 кг
