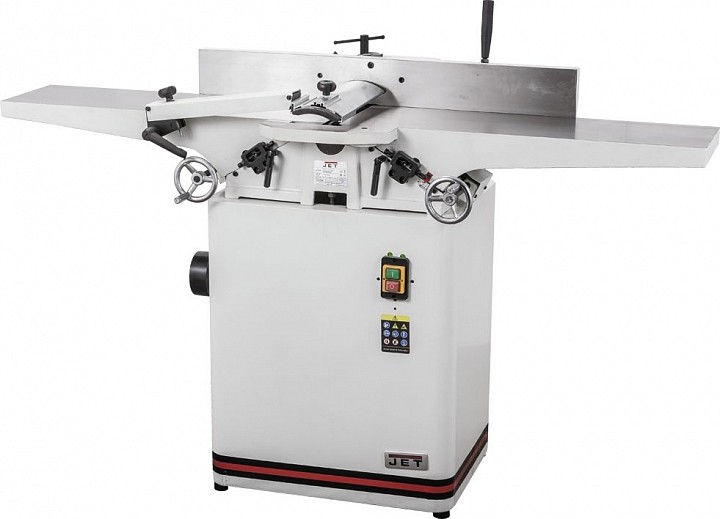

Фуговальный станок с ножевым валом helical JET JJ-8HH-M

JJ-8HH-M — фуговальный станок с длинными чугунными столами и шириной строгания 200 мм, поставляемый с ножевым валом helical.

Конструкция образована двумя частями. В нижней части есть опора в виде тумбы-подставки в которой расположен однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал. Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) стола устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

Упор заготовки чугунный имеет механизм наклона в обе стороны. Фиксация выбранного положения производится резьбовым зажимом.

Благодаря технологии helical станок отлично походит для интенсивной эксплуатации: его обслуживание максимально упрощено, качество строгания на высоком уровне, стабильно во времени и мало зависит от сучковатости и свилеватости древесины. Вал helical имеет 36 твердосплавных лезвий, расположенных по спирали в четыре ряда, сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Замена их происходит выборочно, по мере необходимости, никаких настроечных операций при этом не требуется. Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.

ОСОБЕННОСТИ СТАНКА:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья
• Ножевой вал helical

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Потребляемая мощность                        2100 Вт

Выходная мощность                                1500 Вт

Число оборотов х.х.                                  5200 об/мин.

диаметр строгального вала                               72мм

максим.ширина заготовки                                   200 мм

размер ножей                                                       205х19х3,0мм

Макс. глубина реза                                     0-3мм

Размеры фуговального стола                    1780 х 230 мм

размер фуговального упора                                 1010х120мм

угол наклона фуговального упора                      -45/+45град

габариты станка                                                   1790х700х1050мм

Количество ножей                                        36

Вес                                                                193 кг
