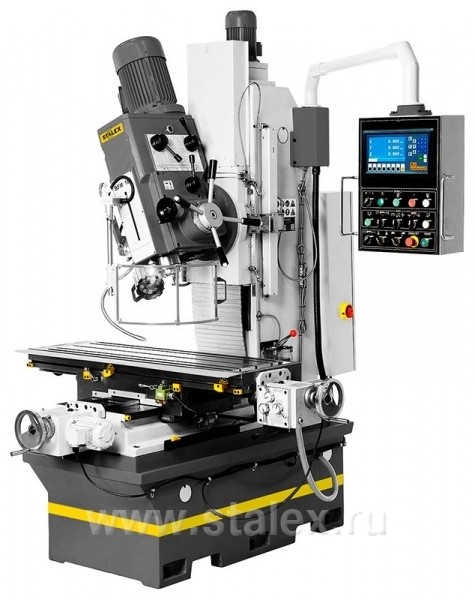

Вертикально-фрезерный станок Stalex BFM180

Артикул: BFM180

Вертикально-фрезерный станок  с автоматической подачей,2,4Квт,стол 1220х360мм,шпиндель ISO 40,вес 1400кг.

В наличии
1 529 950

Категории: вертикально-фрезерные станки

Обзор

Промышленный вертикально-фрезерный станок.Чугунная устойчивая конструкция.предназначен для обработки плоских и корпусных деталей методом фрезерования, сверления, зенкования. Станок в стандартном исполнении имеет устройство цифровой индикации(УЦИ) и автоматизированный стол по трем осям. Фрезерная голова станка поворачивается на угол ± 45 градусов.Станок данного вида пользуется высокой популярностью предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми и другими фрезами - используются для обработки плоскостей, наклонных плоскостей, пазов, шестерен и т.д. Станок создан для тяжелых работ.Охлаждение подается отдельно двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту. Обработка винтовой поверхности доступна при установке делительной головки и подключении вала передачи делительной головки к продольному ходовому винту передачи рабочего стола. Обработка кулачков и дуговых пазов доступна при установке поворотного стола. Станок используется в таких областях, как: ремонтные станции, крупные заводы,металлообрабатывающие цеха и так далее. Страна производитель:Китай

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

  • тяжелая конструкция станка позволяет работать с тяжелыми деталями
  •  Изготовлен из высококачественного серого чугуна, для уменьшения вибраций
  •  Усиленные упорные подшипники шпинделя
  •  Панель управления нового дизайна
  •  Централизованная смазка стола
  • Автоматическая подача по оси Х/Y/Z


Стандартная комплектация:

  1. Сверлильный патрон Ø16 мм
  2.  Оправка сверлильного патрона
  3.  Цанговый патрон с набором цанг (4-16мм)
  4.  Зажимная тяга
  5.  Оправки ISO40/MT-4/MT-3/MT-2
  6. УЦИ по 3-м осям(Sino)
  7.  Фрезерная оправка
  8.  Устройство подвода СОЖ
  9.  Тиски фрезерные, ширина губок 160 мм
  10. Лампа местного освещения
  11.  Инструмент для обслуживания



ТЕХНИЧЕСКИЕ ДАННЫЕ:

Макс. диаметр сверления

    50 мм

Макс. диаметр торцевой фрезы

    125 мм

Макс. диаметр концевой фрезы

    32 мм

Макс. диаметр растачивания

    100 мм

Конус шпинделя

    ISO 40

Привод шпинделя

    Зубчатая передача

Диапазон вращения шпинделя: 16 ступеней

    94 - 2256 об/мин

Ход пиноли шпинделя

    180 мм

Автоподача пиноли шпинделя

     0,1/0,15/0,3 мм/об

Расстояние от шпинделя до поверхности стола

    110-610 мм

Расстояние от шпинделя до колонны

    370 мм

Размер рабочего стола

    1220х360 мм

Ход рабочего стола, X/Y

    600х360 мм

Т-образные пазы: 5

    14 мм

Диапазон поворота вертикального шпинделя

     45° влево / 45° вправо

Ось –X/Y/Z(авто)

    700х400х406 мм

Диапазон поворота фрезерной головы

   45° влево / 45° вправо

Мощность главного электродвигателя

    2,4 кВт

Габариты станка

    1730х1800х2320 мм

Масса нетто

   1400 кг
