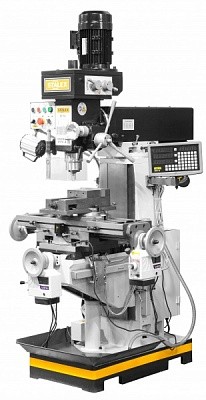

Вертикально-фрезерный станок Stalex BF60

Артикул: BF60

Вертикально-фрезерный станок  с автоматической подачей,2,2Квт,стол 800х240мм,шпиндель ISO 40,вес 750кг.

В наличии
545 440

Категории: вертикально-фрезерные станки

Обзор

Промышленный вертикально-фрезерный станок.Чугунная устойчивая конструкция.предназначен для обработки плоских и корпусных деталей методом фрезерования, сверления, зенкования. Станок в стандартном исполнении имеет устройство цифровой индикации(УЦИ) и автоматизированный стол по трем осям. Фрезерная голова станка поворачивается на угол ± 45 градусов.Станок данного вида пользуется высокой популярностью предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцовыми, концевыми и другими фрезами - используются для обработки плоскостей, наклонных плоскостей, пазов, шестерен и т.д. Станок создан для тяжелых работ.Охлаждение подается отдельно двигателем центробежного вертикального насоса по трубопроводам через сопло к инструменту. Обработка винтовой поверхности доступна при установке делительной головки и подключении вала передачи делительной головки к продольному ходовому винту передачи рабочего стола. Обработка кулачков и дуговых пазов доступна при установке поворотного стола. Станок используется в таких областях, как: ремонтные станции, крупные заводы,металлообрабатывающие цеха и так далее. Страна производитель:Китай

ОСОБЕННОСТИ И ДОСТОИНСТВА СТАНКА:

  • тяжелая конструкция станка позволяет работать с тяжелыми деталями
  • Вращение вертикального шпинделя через редуктор с зубчатым приводом
  • Усиленные упорные подшипники шпинделя
  • Поворот головки на угол ± 45° влево/вправо
  • Поворот рабочего стола на угол ± 45°
  • Автоматическая подача по оси Х/Y
  • Встроенное устройство подвода СОЖ
  • Лампа местного освещения
  • Стандарт СЕ
  • Электрокомпоненты Siemens


Стандартная комплектация:

  1. Сверлильный патрон Ø16 мм
  2. Оправка сверлильного патрона
  3.  Цанговый патрон с набором цанг (4-16мм)
  4. Зажимная тяга
  5. Фрезерная оправа
  6.  УЦИ по 3-м осям(Sino)
  7. Устройство подвода СОЖ
  8. Тиски фрезерные, ширина губок 160 мм
  9. Масляный поддон
  10. Автоподача по осям X/Y
  11. Лампа местного освещения
  12. Инструмент для обслуживания


ТЕХНИЧЕСКИЕ ДАННЫЕ:

Макс. диаметр сверления (Сталь/Чугун)

  35/40 мм

Макс. диаметр торцевой фрезы

  100 мм

Макс. диаметр концевой фрезы

   25 мм

Макс. диаметр растачивания

   120 мм

Макс. диаметр нарезаемой резьбы

   М16

Конус шпинделя

   ISO40

Диапазон вращения вертикального шпинделя: 8 ступеней

   115 - 1750 об/мин

Ход пиноли шпинделя

    125 мм

Расстояние от шпинделя до поверхности стола

    120-375 мм

Размер рабочего стола

    800х240 мм

Максимальная нагрузка на стол

    100 кг

Ход рабочего стола

    375х175x255 мм

Т-образные пазы: 5

    14 мм

Диапазон поворота вертикального шпинделя

    45° влево / 45° вправо

Привод вертикального шпинделя

    зубчатый

Поворот рабочего стола

    ± 45°

Мощность главного электродвигателя

    2,2/1,5 кВт

Габариты станка

    1150х1140х2240 мм

Масса

    750 кг
