машина термической и воздушно-плазменной резки с ЧПУ SNR-KB-1565

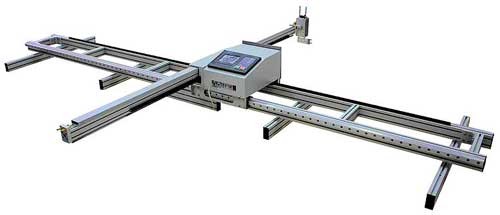

Машина консольного типа.Это обрабатывающее оборудование для плазменной резки листового металла по заданным чертежам с использованием системы ЧПУ. Воздушно - плазменные резаки осуществляют вырезку заготовок сложной конфигурации с высокой точностью и качеством поверхности реза. Устройство плазменной резки металла представляет собой продольную раму с направляющими и зубчатыми рейками, по которым движется каретка с установленной на ней поперечной траверсой и блоком ЧПУ с экраном и клавиатурой.Новейший блок ЧПУ SH-2012AH с цветным 7" дисплеем имеет Объем памяти 32 Мб, а число исполняемых строк программы до 10 000, что позволило производить раскрой металла большего количества деталей. Имеется библиотека контуров, которую можно использовать, не прибегая к программам автоматизированного раскроя. Имеется Система автоматического слежения за высотой резака, которая позволяет компенсировать прогиб консоли и неровности листа металла, значительно повышая качество раскроя. Портативная программируемая машина SNR-KB проста и удобна в эксплуатации. Она имеет небольшой вес и её легко можно перемещать относительно раскраиваемого листа. Аппарат может применяться как в заводских условиях, так и на стройплощадке. При мелкосерийном производстве небольших деталей это оборудование вполне может заменить портальную систему резки. ВНИМАНИЕ! При самостоятельной комплектации машин источниками плазмы требуется оборудование, рекомендованное производителями для работы в комплексе с машинами с ЧПУ. Данные источники отличаются низким уровнем создаваемых помех, которые могут нарушать работу или вывести из строя ЧПУ и контроллер системы автоматического слежения за высотой резака. Машины воздушно-плазменной резки серии SNR-KB могут комплектоваться различными источниками плазмы: - PROFARC CUT120A, который позволяет производить качественный рез с пробивкой металла до 20 мм, а резку с края листа до 35 мм, с машинным резаком TRAFIMET P141. - источники плазмы HYPERTHERM (Powermax 45 MACH, Powermax 65 MACH, Powermax 85 MACH, Powermax 105 MACH, Powermax 125 MACH)

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Напряжение питания                                                                   220В

Потребляемая мощность                                                            165Вт

Эффективная площадь обработки мм                                       1500х6500мм

Точность позиционирования                                                        0,3мм

Скорость кислородной резки мм/мин                                          0-1000

Скорость реза для плазмы мм/мин                                             0-4000

Скорость перемещения на холостом ходу                                 до 8000мм/мин

Давление режущего газа                                                             Мах 0,1 МПа

Давление кислорода                                                                    Мах 1,5 МПа

Толщина разрезаемого листа (для кислородной резки)            6-150мм

Толщина разрезаемого металла (для плазмы)                          зависит от источника плазмы

зависит от мощности источника плазмы                                    0,1-50 мм

Общий вес машины                                                                     150кг

Размер экрана                                                                              7 дюймов (170 мм)
