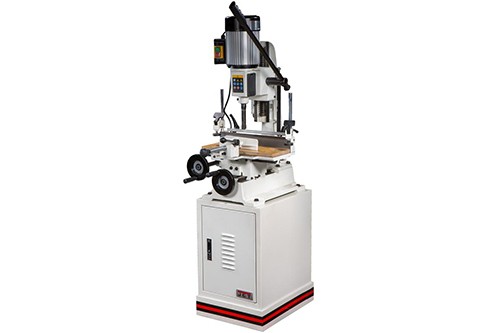

пазовально-долбежный станок jet JFM-6

Точный и хорошо оснащенный пазовально-долбежный станок для производственных целей.В комплекте поставки идет тумба-основание.Фиксировать заготовку возможно разными вариантами.Ее можно также и вручную прижимать к упору.С двух сторон стола на вертикальных штангах смонтированы два одинаковых вертикальных прижима. Их можно поворачивать на оси и сдвигать вверх или вниз, отжав пластинчатый стопор (как на трубных струбцинах); прижим производится эксцентриковым механизмом..Стол рабочий подается по двум осям при помощи вращающихся маховиков.Для продольного позиционирования заготовок предусмотрен торцевой упор.Вертикальная подача имеет ограничители и производится рычагом.Положение рычага подачи можно менять в зависимости от высоты заготовки.Продуманная конструкция данного станка позволяет выполнять пазы под прямым углом.Комплект поставки:Сверлильный патрон и зажимной ключ Втулка для установки резцов с хвостовиком 3/4'' Торцевой упор Вертикальные прижимы заготовки Горизонтальный прижим заготовки Накладка из МДФ для рабочего стола. Закрытая подставка с отсеком для инструмента.

ОСОБЕННОСТИ ПАЗОВАЛЬНОГО СТАНКА:

• реечный механизм подачи с газовым упором
• горизонтальный прижим заготовки с фиксацией
• механизм быстрой регулировки высоты подачи резца
• регулируемый упор глубины фрезерования
• продольный упор для заготовок
• координатный рабочий стол с маховиками подачи
• регулируемые ограничители хода по осям
• рабочий стол из чугуна
• регулируемый торцевой упор заготовки

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Производитель                                                      WMH Tool Group AG

Потребляемая мощность                                     1100 Вт

Выходная мощность                                             750 Вт

Число оборотов                                                    1420 об/мин

Диаметр зажима патрона                                     16мм

Напряжение                                                           230 Вольт

Ход                                                                          220 мм (резца)

Максимальный проход по высоте                        320мм

Ход по осям продольный/поперечный                 175/150мм

Размер рабочего стола                                          400х150мм

размер упора заготовки  ДхВ                                70х400мм

максим.расстояние от упора до центра резца     140мм

габариты станка                                                      850х700х1720мм

Вес                                                                           85 кг
